PRODUKTY /

Boltmark®

EBS-6800P

Name: Boltmark® EBS-6800P - PIGMENTOWA DRUKARKA PRZEMYSŁOWA MAŁEGO PISMA(CIJ)
Availability: OutOfStock

PIGMENTOWA DRUKARKA PRZEMYSŁOWA MAŁEGO PISMA (CIJ)

Boltmark^® EBS-6800P jest drukarką przeznaczoną do pracy z różnokolorowymi atramentami pigmentowymi. W odróżnieniu od atramentów barwnikowych, cechują się one podwyższonym kontrastem nadruków i zwiększoną przyczepnością do podłoża. Urządzenie sprawdza się wszędzie tam gdzie kryterium nadrzędnym są wyraźne, kolorowe, wytrzymałe, odporne na ścieranie wydruki.

SZEROKA GAMA KOLOROWYCH ATRAMENTÓW

Kolorowe atramenty o wysokim kontraście i różnej – w zależności od potrzeb – trwałości i współczynniku adhezji.

Pojemność zasobnika atramentu dedykowana do wielkości produkcji:
250 ml, 500 ml, 900 ml.

SERWIS

Niski koszt przeglądów serwisowych. Przegląd główny drukarki co 18 miesięcy lub co 6,300 tys. roboczogodzin (zależy co nastąpi pierwsze)

EBS lnk-Jet Systems prowadzi serwis gwarancyjny i posprzedażowy wszystkich swoich produktów, na terenie całej Polski

SERIA BOLTMARK^®

Drukarki serii Boltmark^® cechuje mnogość konfiguracji i dodatkowych opcji, m. in.:

Podwyższenie stopnia ochrony całego urządzenia do IP65,
Modyfikacje kabla i głowicy: głowica kątowa 90°*, dodatkowa ochrona powłoki kabla,
Opcja ROBOT – automatyczna zmiana kierunku druku, sterowanie transporterem produkcyjnym, resetowanie/bramkowanie zliczenia liczników,
Opcja Alarm/Stop sterowania transporterem produkcyjnym,
my.ebs.ink^® – zdalne sterowanie i zarządzanie drukarkami,

Odpowiednio dobrane rozwiązania przystosują urządzenia do pracy w trudnych warunkach oraz umożliwią trzyzmianową (24 h/7), nieprzerwaną pracę.

Drukarka przemysłowa Małego Pisma, w tym przypadku Boltmark^® EBS-6800P, często nazywana jako znakowarka, znakowarka przemysłowa, plujka, CIJ-otka, drukarka małych znaków

PODSTAWOWE PARAMETRY

Głowice drukujące

1 szt.

Rodzaj atramentów

pigmentowe

Wysokość pisma

od 1,4 mm do 12 mm

Maks. liczba linii tekstu (dla standardowej drukarki)

4 (dla matrycy 7×5 kropek) 6 (dla matrycy 5×5 kropek)

Maks. prędkość liniowa

500 m/min

Złącza i komunikacja

RS-232, Ethernet RJ45, USB

Doprowadzenie powietrza

wbudowany kompresor

NADRUKI WYKONANE Boltmark^®EBS-6800P

Nadruk zielonym atramentem pigmentowym na ciemnej, gładkiej powierzchni ( Boltmark^® EBS-6800 P )

Intensywny nadruk na kablach kolorowymi atramentami ( Boltmark^® EBS-6800 P )

Wielorzędowy mikrodruk białym atramentem ( Boltmark^® EBS-6800 P )

Intensywny nadruk na otulinach, wężach, rurach lub karbowanych płaszczach ( Boltmark^® EBS-6800 P )

EBS-6800P - wydruk na powierzchni niejednolitej 6800P

Zadruk nieregularnych, niejednolitych powierzchni ( Boltmark^® EBS-6800 P )

EBS-6800P - Galeria probek MP 0005 EBS2016 1288 min

Intensywny nadruk na kablach, otulinach, wężach, rurach lub karbowanych płaszczach ( Boltmark^® EBS-6800 P / Boltmark^®II EBS-6600 )

Chłonny, porowaty, nierówny materiał ( Boltmark^® EBS-6800 P )

Nadruk na powierzchni cylindrycznej kolorowym atramentem pigmentowym ( Boltmark^® EBS-6800 P )

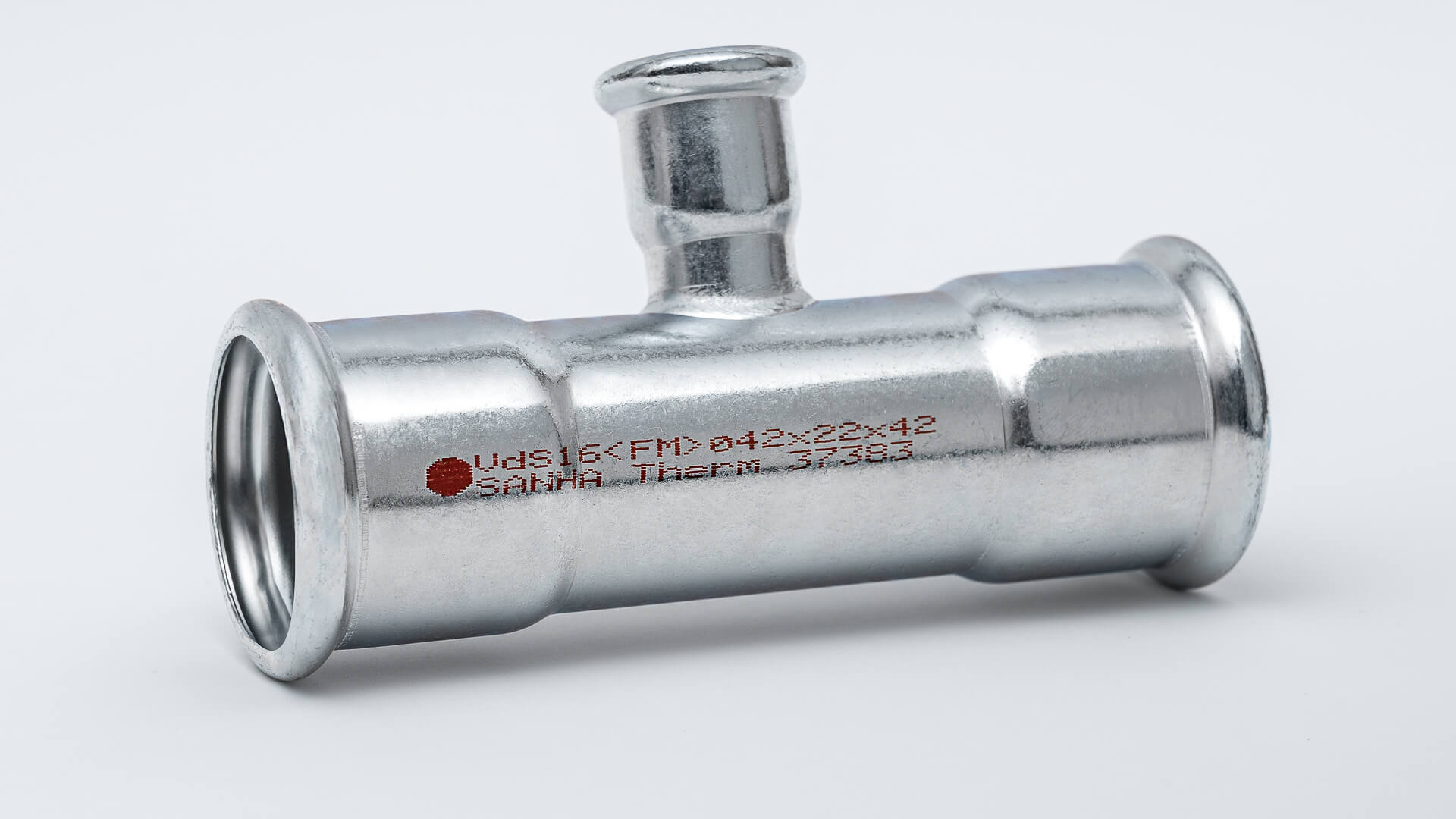

EBS-6800P - EBS 6800P wydruk czerwonym atramentem pigmentowym na metelowym trojniku wodnym dsc00022

Nadruk na nieregularnych, metalowych obiektach czerwonym atramentem pigmentowym.

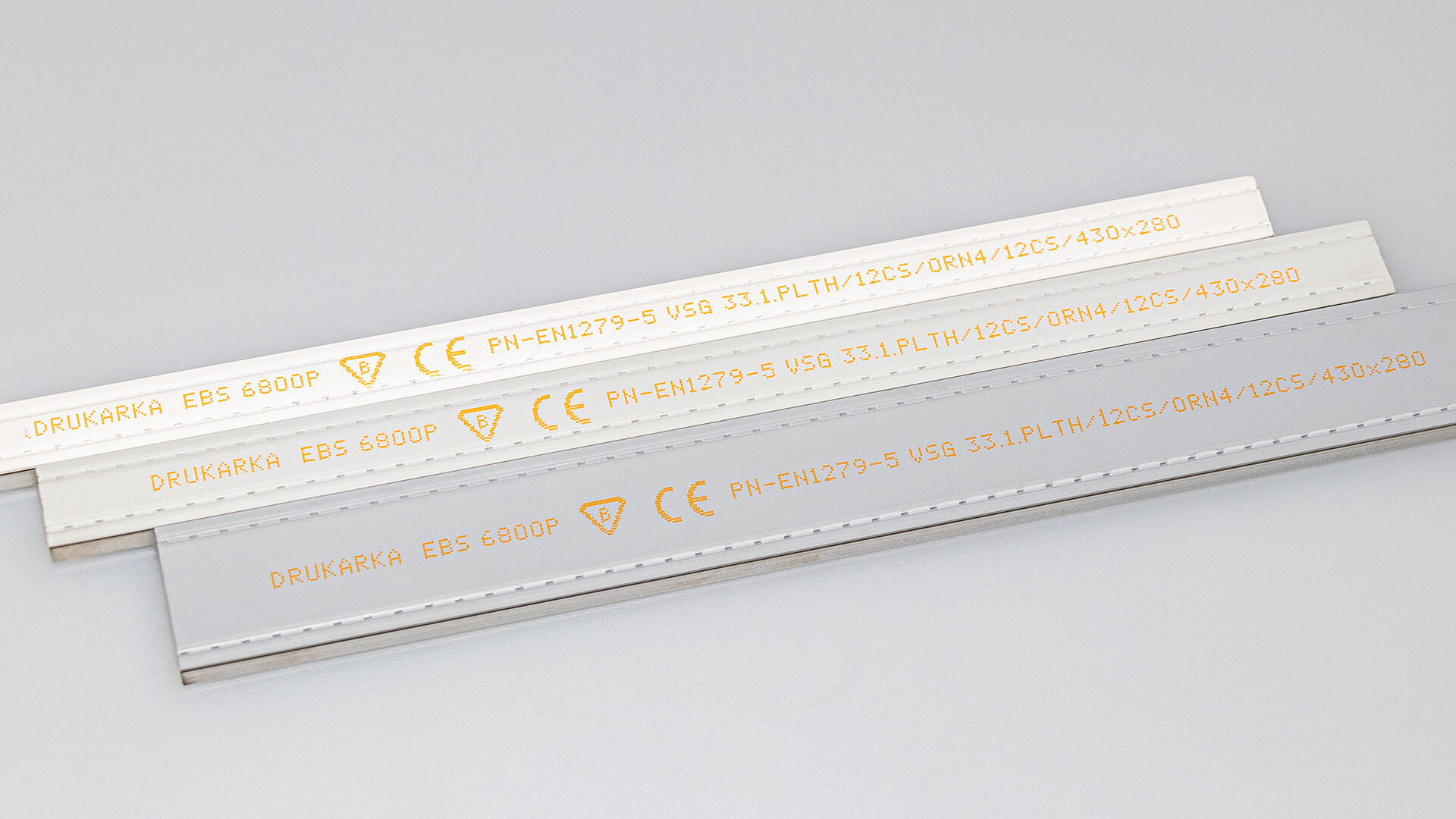

EBS-6800P - EBS 6800P nadruk na listwie okiennej img 0958

Nadruk żółtym atramentem pigmentowym na ościeżnicach okiennych.

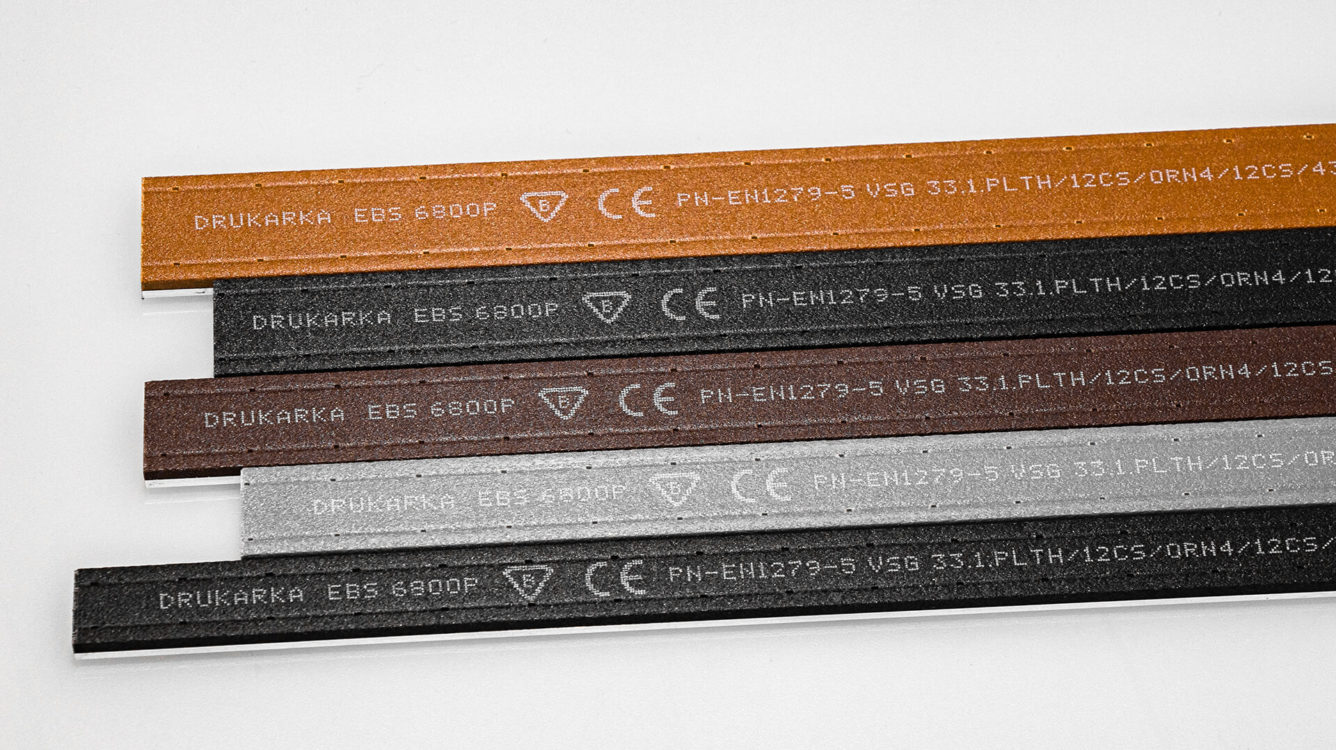

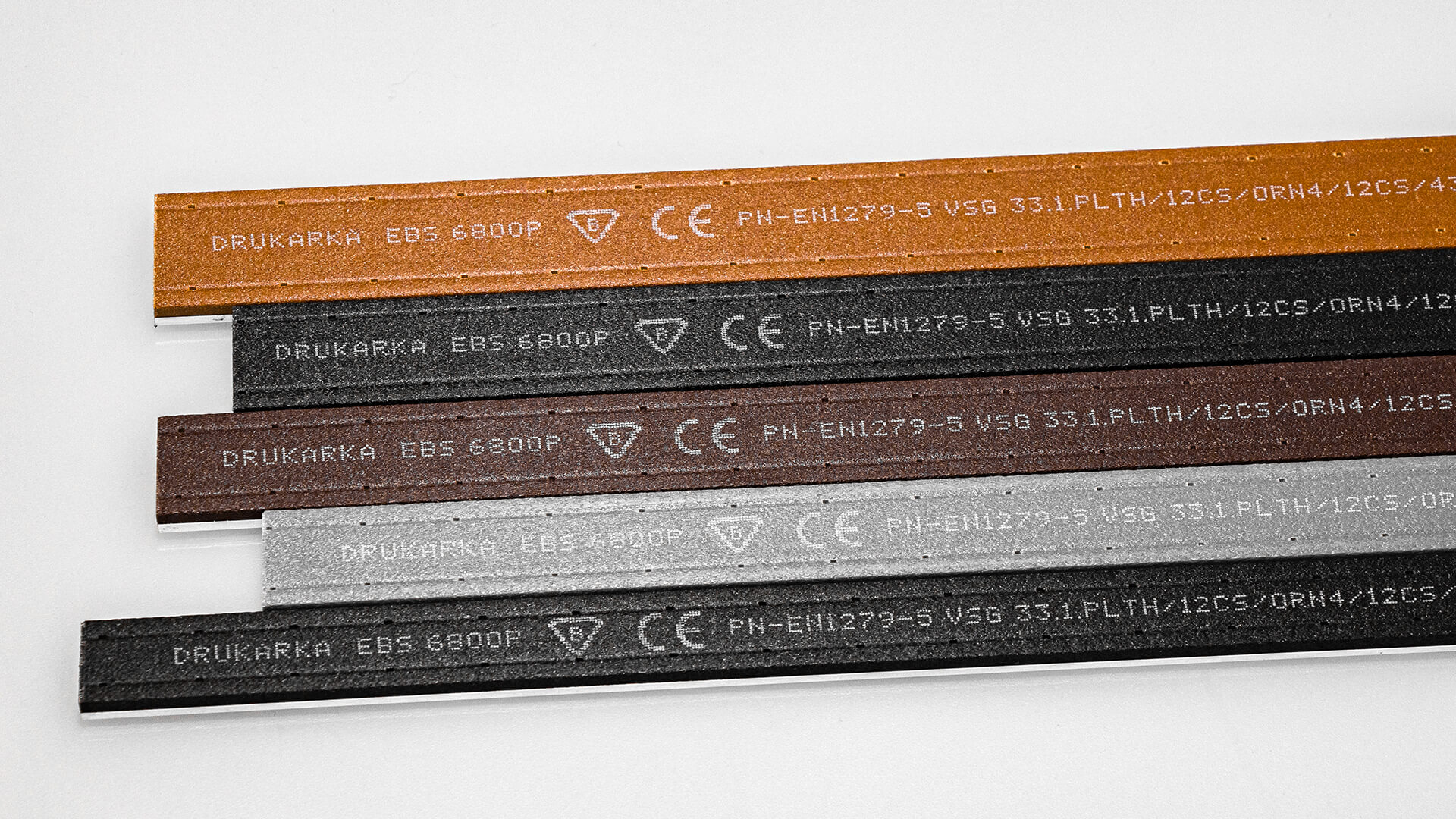

EBS-6800P - EBS 6800P nadruk na listwie okiennej img 1055

Nadruk białym atramentem pigmentowym na ościeżnicach okiennych.

EBS-6800P - EBS 6800P wydruk zielonym atramentem pigmentowym na malej czarnej plastikowej butelce dsc00042

Nadruk zielonym atramentem pigmentowym na ciemnej, gładkiej powierzchni

EBS-6800P - kabel czarny biały wydruk EBS 6800P DSC00049 e1601028872314

Intensywny mikrodruk na kablach kolorowymi atramentami

EBS-6800P - kabel czarny biały wydruk EBS 6800P DSC00046 e1601028658272

Intensywny nadruk na kablach kolorowymi atramentami

MATRYCE TEKSTÓW Boltmark^®EBS-6800P

Matryca znaków/
Rodzaj nadruku

Wygląd rzeczywisty nadruku dla dyszy 60 μm

Prędkość drukowania

5×5

375

5x5_

375

7×4

267

7×5

267

11×7

170

16×10

16×14

25×15

32×18

Fast 16×9

Fast 25×15

Fast 32×18

Dwie linie po 7 kropek

Dwie linie po 11 kropek

Trzy linie po 7 kropek

Cztery linie po 7 kropek

Pięć linii po 5 kropek

Czcionki mieszane

Kod kreskowy

Kod 2D DataMatrix ECC200

Druk kominowy

Różne rodzaje czcionek

Odbicia znaków

Diakrytyczne znaki narodowe

Grafiki i znaki specjale

Matrix 2 z 5

Największą zaletą kodu Data Matrix jest bardzo łatwe skanowanie kodu, nawet w sytuacji uszkodzenia 25% wydrukowanego kodu. Umożliwia kodowanie znaków ASCII, alfabetów arabskiego, greckiego, hebrajskiego i cyrylicy. Stosowany w oznakowaniu dokumentów, transporcie, spedycji czy przemyśle elektronicznym.

Matrix 2 z 5, posiada bardzo wygodny, prosty w użyciu format. Kod kreskowy 2 z 5 pozwala na zakodowanie cyfr 0-9. Suma kontrolna może, ale nie musi być generowana.

Matrix 2 z 5

2 z 5 z przeplotem

Został zaprojektowany po to by zwiększyć gęstości kodu 2 z 5. Ten format koduje wszystkie pary cyfr od 00 do 99. Kod ten umożliwia kodowanie wyłącznie parzystą liczbę znaków, z tego powodu, gdy chcemy zakodować nieparzystą ilość znaków należy dopisać na początku zero. Suma kontrolna może, ale nie musi być generowana.

2 z 5 z przeplotem

2 z 5 IATA

Jest to modyfikacja kodu 2 z 5. Pozwala on na zakodowanie cyfr od 0 do 9. Wykorzystywany w transporcie lotniczym do stosowania na biletach podróżnych.

2 z 5 IATA

Code 39

Polecany do oznaczania na większych produktach, ze względu na małą gęstość zapisu danych. Atrakcyjny dla użytkownika, głównie dlatego, że prawie każdy czytnik kodów kreskowych jest w stanie go odczytać.

Code 39

EAN-8

Wykorzystywany do znakowania opakowań o małych wymiarach. Składa się z 7 cyfr i ostatniej kontrolnej. Pierwsze 3 cyfry oznaczają kraj, w którym produkt został zarejestrowany.

EAN-8

EAN-13

Najczęściej używany kod na świecie. Wykorzystywany do identyfikowania opakowań o dużych wymiarach. Składa się z 12 cyfr i ostatniej kontrolnej. Pierwsze 3 cyfry oznaczają kraj, w którym produkt został zarejestrowany.

EAN-13

EAN 13 +EAN 5

Kod EAN13 rozbudowany o 5-cyfrowy dodatek. Kody te są najczęściej umieszczane na wydawnictwach ciągłych, do oznakowania okresu, w którym wydawnictwo jest drukowane.

EAN 13 +EAN 5

UPC A

Amerykański odpowiednik kodu EAN-13. Stosowany najczęściej na rynkach amerykańskich.

UPC A

UPC E

Amerykański odpowiednik kodu EAN-8. Stosowany najczęściej na rynkach amerykańskich.

UPC E

Kod 128

Kod ten daje nam możliwość umieszczenia dużej ilości informacji na stosunkowo małym obszarze. Pozwala na kodowanie liter, liczb i innych znaków Ascii.

Kod 128

GS1-128

Najczęściej stosowany kod w globalnym transporcie i pakowaniu produktów. Można w nim zawrzeć takie informacje jak: partia produkcyjna, data produkcji, masa towaru, data ważności, wymiary, numery seryjne i inne temu podobne informacje.

GS1-128

ITF14

Wykorzystywany jest do kodowania Globalnego Numeru Jednostki Handlowej. Zbudowany jest z 14 cyfr dziesiętnych, a każda cyfra składa się z pięciu pasków. Charakterystyczna czarna ramka chroni cały kod. ITF-14 zazwyczaj stosuje się w oznaczaniu opakowań zbiorczych.

ITF14

JĘZYKI INTERFEJSU UŻYTKOWNIKA BOLTMARK^®II EBS-6800P

angielski GB

angielski US

EBS-6800P - flaga obsugiwany jezyk chinski

chiński

czeski

EBS-6800P - flaga obsugiwany jezyk dunski

duński

francuski

EBS-6800P - flaga obsugiwany jezyk hiszpanski

hiszpański

niderlandzki

niemiecki

polski

portugalski

portugalski-brazylijski

rosyjski

EBS-6800P - flaga obsugiwany jezyk rumunski

rumuński

EBS-6800P - flaga obsugiwany jezyk slowenski

słoweński

szwedzki

turecki

wietnamski

EBS-6800P - flaga obsugiwany jezyk wloski

włoski

ATRAMENTY Boltmark^®EBS-6800P

XI33071

Atrament Biały P 71 B 6800P 500 ml

Atrament pigmentowy do opisu powierzchni nasiąkliwych oraz nienasiąkliwych….

Więcej

Sugerowane powierzchnie nadruku:

Karton laminowany Papier Metal Szkło Tworzywa sztuczne

Wyjątki:

Teflon

XI33072

Atrament Zielony P 72 B 6800P 500 ml

Atrament pigmentowy do opisu powierzchni nasiąkliwych oraz nienasiąkliwych….

Więcej

Sugerowane powierzchnie nadruku:

Karton laminowany Papier Metal Szkło Tworzywa sztuczne

Wyjątki:

Teflon

XI33073

Atrament Niebieski P 73 B 6800P 500 ml

Atrament pigmentowy do opisu powierzchni nasiąkliwych oraz nienasiąkliwych….

Więcej

Sugerowane powierzchnie nadruku:

Karton laminowany Papier Metal Szkło Tworzywa sztuczne

Wyjątki:

Teflon

XI33076

Atrament Żółty P 76 B 6800P 500 ml

Atrament pigmentowy do opisu powierzchni nasiąkliwych oraz nienasiąkliwych….

Więcej

Sugerowane powierzchnie nadruku:

Karton laminowany Papier Metal Szkło Tworzywa sztuczne

Wyjątki:

Teflon

AKCESORIA Boltmark^®EBS-6800P

Przykłady Rozwiązań

Opakowania jednostkowe

Drukarki EBS od lat są stosowane w oznakowywaniu opakowań przemysłu kosmetycznego, spożywczego, rozlewniczego i wielu innych, na których trzeba nanieść datę…

Czytaj dalej

Przemysł kablowy

Rozwiązania dotyczące nanoszenia nadruków na powłokach kabli, wymagające kontrastowych atramentów i wysokiego krycia kolorem…

Czytaj dalej

Części i podzespoły produkcyjne

Znakowarki EBS mogą być wykorzystywane w oznakowaniu podzespołów w przemyśle elektronicznym, samochodowym, budowlanym…

Czytaj dalej

MATERIAŁY DO POBRANIA / OPROGRAMOWANIE POWIĄZANE Z Boltmark^®EBS-6800P

MY.EBS.INK^®

my.ebs.ink^® jest aplikacją umożliwiającą połączenie drukarek EBS serii BOLTMARK^® i BOLTMARK^® II w sieć i sterowania nimi zdalnie z dowolnego urządzenia przez przeglądarkę internetową.

Pobierz aplikację

Biblioteka

Skorzystaj z naszej biblioteki, w której znajdziesz broszury, materiały instruktażowe oraz inne materiały informacyjne powiązane z produktem.

Przejdź do biblioteki

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA

SPECYFIKACJA TECHNICZNA	STANDARD	OPCJA
Materiał obudowy	stal nierdzewna INOX 100%
Wymiary obudowy (wysokość x szerokość x głębokość)	470 x 300 x 211 mm
Stopień ochrony obudowy	IP44	IP54
Masa urządzenia (bez butelek z atramentem i rozpuszczalnikiem)	13,8 kg
Masa butelek	butelka z atramentem: maks. ok. 0,5 kg (maks. 500 ml) butelka z rozpuszczalnikiem: ok. 0,9 kg (900 ml)
Pozycja pracy drukarki	pionowa
Długość kabla zasilającego	2,2 m
Zasilanie	100 ÷ 240 VAC, 50/60 Hz
Średni pobór mocy	22 W
Zasilanie sprężonym powietrzem	nie jest wymagane
Wymagania klimatyczne	temperatura pracy: +5 ÷ +40°C dla pracy statycznej temperatura pracy: +15 ÷ +40°C dla pracy dynamicznej wilgotność względna: do 90% bez kondensacji
Dopuszczalne narażenia mechaniczne	wibracje: maks. 1 g, maks. 10 Hz udary: maks. 1 g, maks. 2 ms
Interfejsy komunikacyjne	USB RS-232	Ethernet (złącze typu RJ45)
Złącza fotodetektora / shaft-enkodera	złącza do szybkiego podłączania
Liczba głowic drukujących	1
Nadmuch w głowicy drukującej	tak
Typy głowic drukujących	prosta	kątowa
Wymiary głowicy drukującej	długość: 198 mm średnica: Ø 40 mm	długość: 127 mm wysokość: 130 mm średnica: Ø 40 mm
Długość kabla głowicowego	3 m	–
Typ kabla głowicowego	standardowy	z dodatkową ochroną
Minimalny promień gięcia kabla głowicowego	dla kabla standardowego: 75 mm dla praca statycznej 150 mm dla pracy dynamicznej	dla kabla z dodatkową ochroną: 85 mm dla praca statycznej 210 mm dla pracy dynamicznej
Pozycja pracy głowicy drukującej	dowolna
Interfejs użytkownika	klawiatura alfanumeryczna, dotykowy wyświetlacz LCD
Wymiary wyświetlacza LCD	przekątna 5,7″/144,8 mm
Język interfejsu użytkownika	polski, angielski, francuski, niemiecki, rosyjski, chiński, czeski, duński, hiszpański, portugalski, włoski, rumuński, szwedzki, słoweński, turecki, niderlandzki
Typy klawiatur	łacińska	arabska, rosyjska (cyrylica)
Maksymalna liczba obiektów w pamięci (teksty i bloki parametrów)	ok. 1000	ok. 2000
Wysokość pisma	16 kropek	25 kropek 32 kropki
Maksymalna liczba linii tekstu	4 (dla matrycy 7×5 kropek) 6 (dla matrycy 5×5 kropek; bez odstępów)	4 (dla matrycy 7×5 kropek) 6 (dla matrycy 5×5 kropek; bez odstępów)
Grafika i znaki specjalne	grafika o dowolnej długości i wysokości ograniczonej wysokością pisma, dowolnie pozycjonowana – wbudowany edytor grafiki; zestaw predefiniowanych znaków graficznych w postaci fontów o rozmiarach 7, 16 i opcjonalnie 25 kropek
Przykładowe matryce znaków	5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14	5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14, 21×15, 25×15, 32×18
Kody paskowe/matrycowe	1-wymiarowe (1D): Datalogic, Matrix, 2/5 5 Bars, 2/5 IATA, Interleaved, Code 39, EAN‑8, EAN‑13, EAN‑13 +EAN5, UPC‑A, UPC‑A EBS, UPC‑E, Kod 128, EAN‑128, Kod 128B, ITF8, ITF14 2-wymiarowe (2D) kody Data Matrix ECC200 kody w standardzie GS1
Odległość przedmiotu od głowicy	0 ÷ 30 mm
Wysokość wydruków	1,4 ÷ 12 mm
Maksymalna szybkość drukowania	500 m/min (1 linia tekstu, matryca 5×5, rozdzielczość 15 kr/cm)
Ciągłość pracy	urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę
Wyzwalanie wydruków	czujnik optyczny (fotodetektor) czujnik indukcyjny brak wyzwalania
Taktowanie wydruków	generator wewnętrzny czujnik prędkości obrotowej (shaft-enkoder)
Przykładowe funkcjonalności	podteksty o treści statycznej lub dynamicznej (rejestry specjalne) pismo „kominowe” mieszanie pigmentu w trybie czuwania (tzw. „standby mixing”)
Obsługa zdalna (sieć do 32 urządzeń)	–	aplikacja „my.ebs.ink”
Przykładowe opcje sprzętowe	–	przełącznik kodowy (szeregowy, równoległy, RS-232) sygnalizator statusu sterowanie transporterem produkcyjnym obsługa manipulatora resetowanie liczników
Typy iModule^®	2100 godzin pracy / 12 miesięcy
Przykładowe typy atramentów	biały / żółty / zielony / niebieski, pigmentowy, na bazie MEK-u
