1500 SYSTEM
EBS-1500
System EBS-1500 to wyjątkowa elastyczność w zakresie konfiguracji drukowania. Dwa rodzaje sterowników, pięć typów głowic drukujących 7D (7 dysz), 16D, 25D, 32D, 64D, posiadających wspólne lub autonomiczne pojemniki na atrament, dzięki czemu każda głowica może drukować innym kolorem atramentu.
Niewygórowana cena zakupu, niski pobór energii elektrycznej oraz niewielkie zużycie materiałów eksploatacyjnych tworzą nową jakość w segmencie drukarek w technologii dużego pisma.
ZWIĘKSZANIE WYSOKOŚCI CAŁKOWITEJ WYDRUKU
Zwiększenie czytelności nadruku na wielkogabarytowych wyrobach tak, aby nawet z dużej odległości odczytać oznaczenia, jest możliwe dzięki połączeniu wydruków kilku głowic w jeden wysoki nadruk. Przykładowo dwie głowice 64D pozwalają na uzyskanie znaków o wysokości nawet 232 mm.
NADRUK KILKOMA KOLORAMI JEDNOCZEŚNIE
System EBS-150 umożliwia podłączenie autonomicznych pojemników na atrament, dzięki czemu każda głowica może drukować innym kolorem atramentu.
ATRAMENTY PIGMENTOWE I BARWNIKOWE
System atramentowy EBS-1500 współpracuje z szeroką gamą materiałów eksploatacyjnych, zarówno z grupy pigmentowych jak i barwnikowych.
Pojemności: 0,5L, 1L, 5L.
2 POJEMNOŚCI SYSTEMU ATRAMENTOWEGO
1L i 12L pojemności.
STOPIEŃ OCHRONY OBUDOWY IP65
Opcja sprzętowa, umożliwiająca drukarce pracę w ekstremalnie ciężkich warunkach.
5 rozmiarów głowic drukujących z możliwością ich skręcania
7D, 16D, 25D, 32D, 64D (xD – maks. ilość dysz głowicy)
Wysokość wydruków
6 ÷ 116 mm / 5 ÷ 64 kropek w zależności od typu głowicy; regulacja maksymalnej wysokości pisma każdej głowicy następuje przez jej skręcenie
Średnica kropki druku
0,85 ÷ 2,5 mm (dla dyszy 120 µm), w zależności od typu podłoża, ciśnienia atramentu, intensywności drukowania
Atramenty
Różnokolorowe atramenty barwnikowe lub pigmentowe na bazie spirytusu, acetonu lub MEK’u. Każda głowica może pracować z innym atramentem.

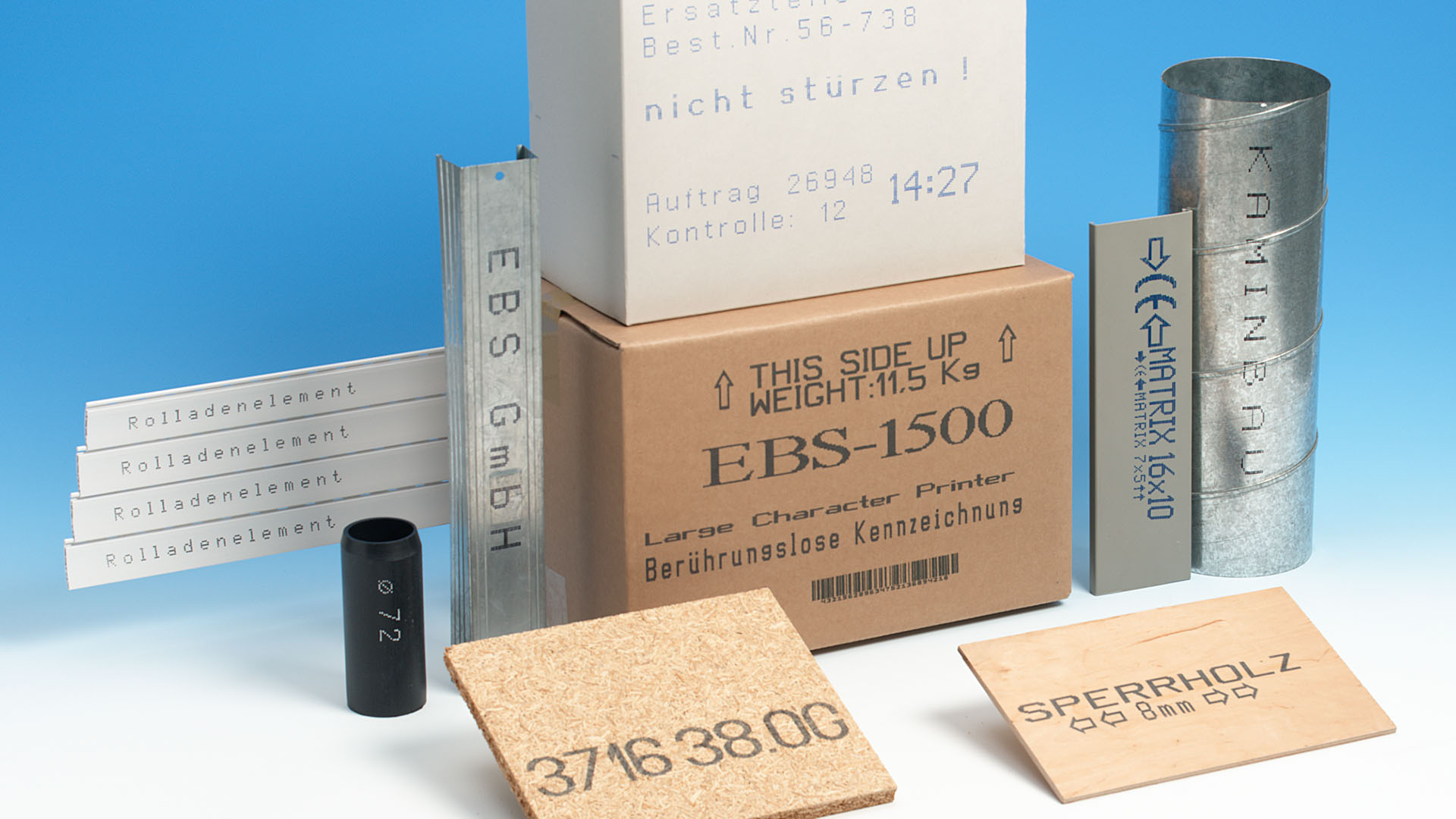

WYDRUKI WYKONANE EBS-1500

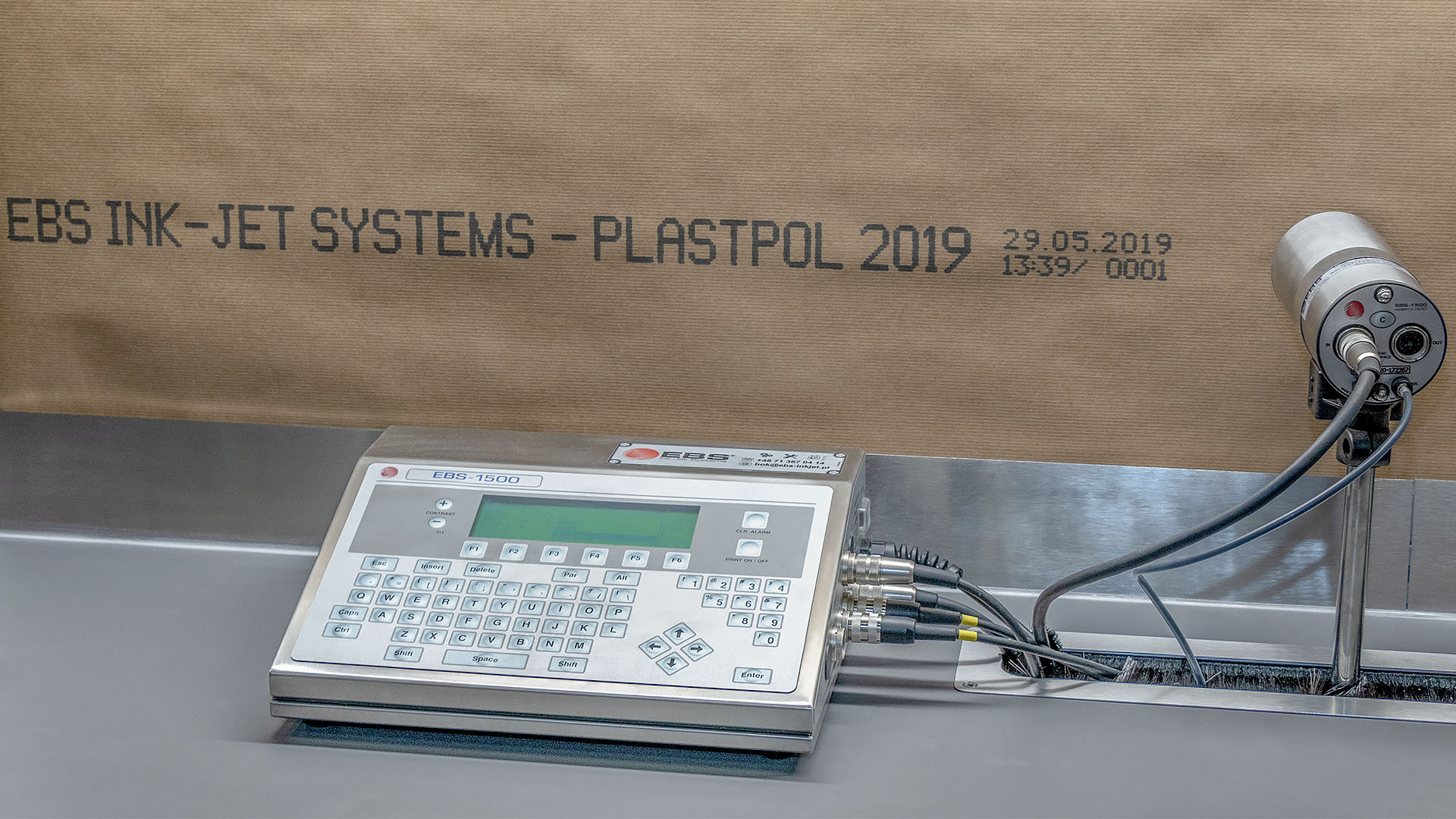

Zestaw sterownika z połączoną głowicą. Intensywny wydruk na przesuwającym się papierze.

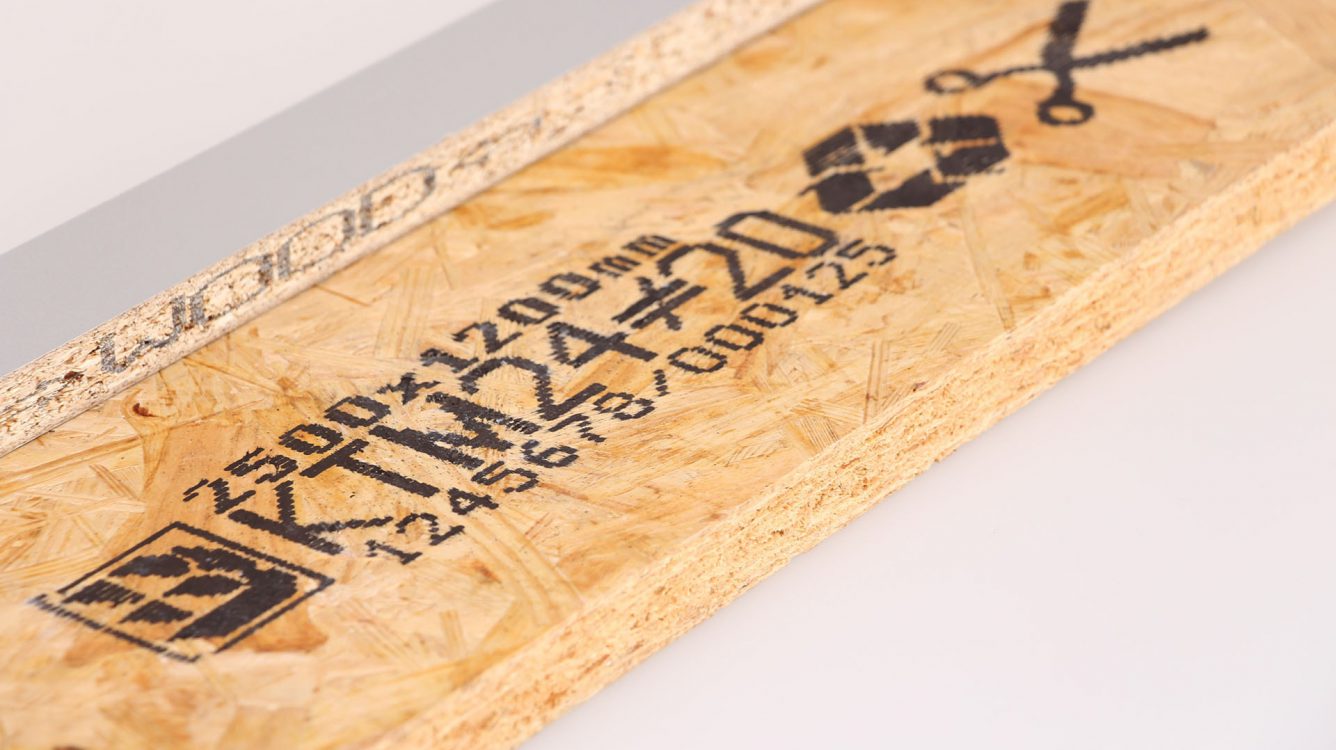

Wyraźne i czyste wydruki na drewnie, tarcicy i wyrobach drewnopodobnych

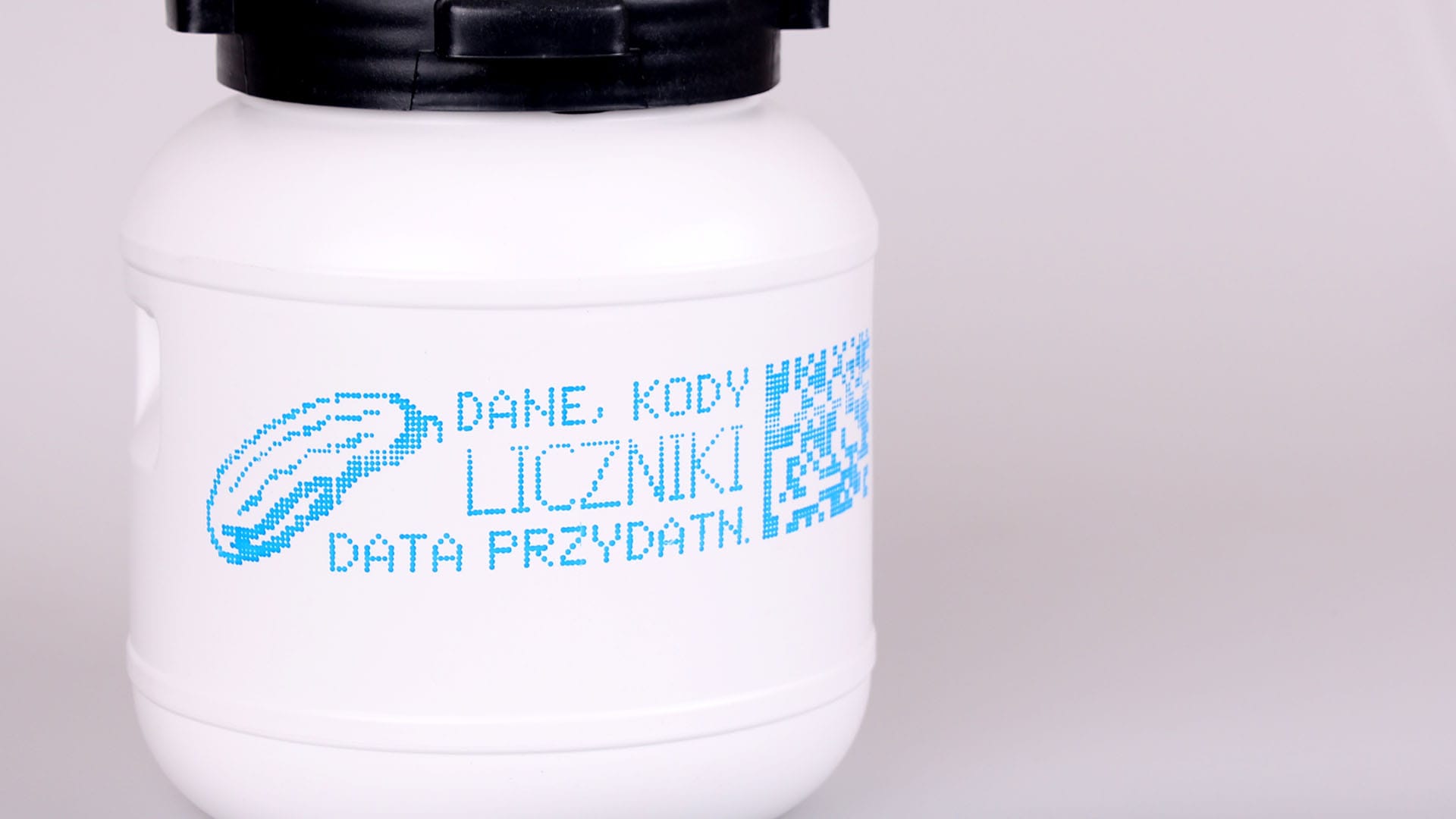

Plastik, zakrzywiona, cylindryczna powierzchnia

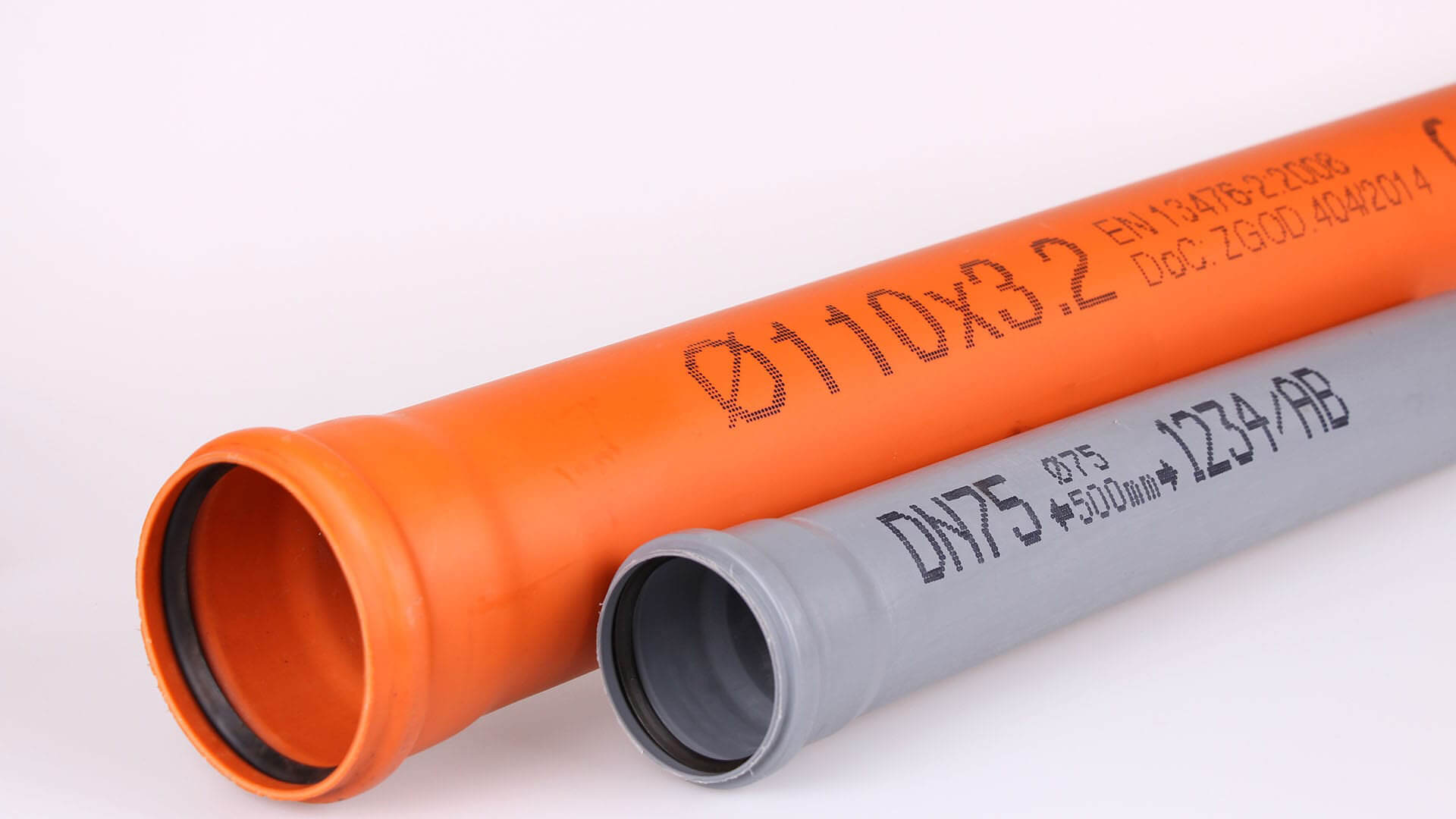

Intensywny nadruk na rurach, wężach i otulinach
Nadruk wieloma kolorami na jednym przedmiocie

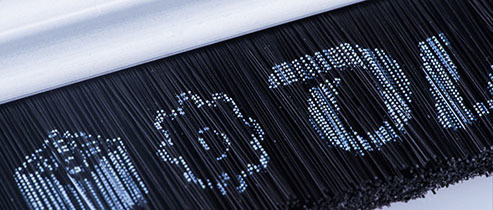

Nadruk na nieregularnych powierzchniach

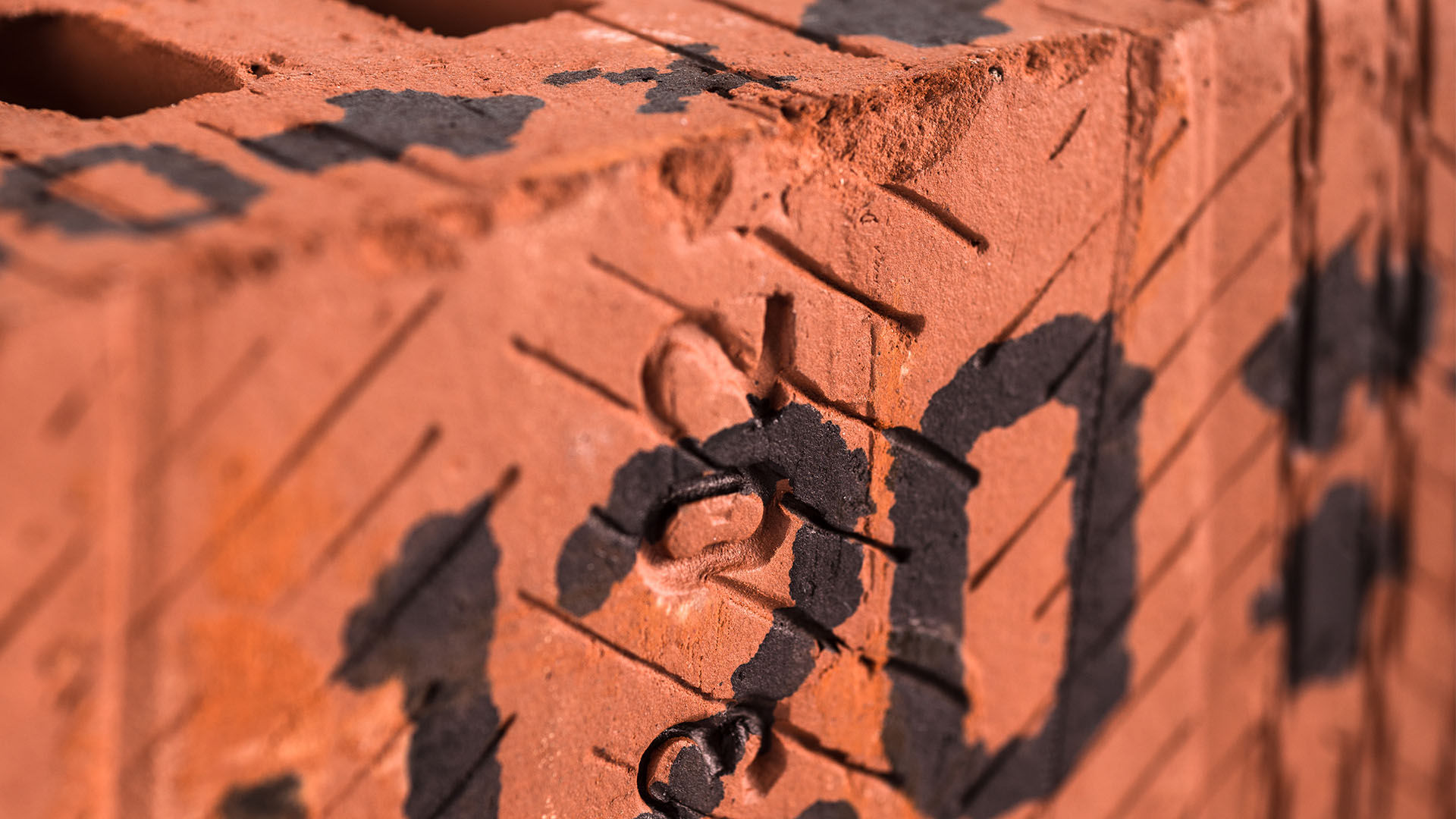

Chłonny, porowaty, nierówny materiał. Znakowanie materiałów budowlanych
Znakowanie kartonów i opakowań tekturowych
ATRAMENTY PRZYSTOSOWANE DLA DRUKARKI EBS-1500
T110002-000
Regulator lepkości S
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT110011-000
Zmywacz B
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT110012-000
Zmywacz A
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT110013-000
Regulator lepkości S 01
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT220003
Atrament DT czarny B 1L
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
T220016
Atrament DT czarny 1L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220004
Atrament DT niebieski 1L
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Wyjątki:
Teflon
T220002
Atrament DT czerwony B
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy oraz do …
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tkaniny
Tektura
PCV
T220018
Atrament DT czarny B 1L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220019
Atrament DT czarny B 19 1L
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220021
Atrament DT brązowy S 1L
Atrament przeznaczony do bezpośredniego kontaktu z żywnością. Służy do znakowania jadalnych po…
WięcejSugerowane powierzchnie nadruku:
Żywność
Opakowania spożywcze
T220027
Atrament DT czarny 27 1L
Atrament na bazie wody przeznaczony do opisu podłoży nasiąkliwych. Specyficzne zastosowanie: opis…
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
T220028
Atrament DT czarny A 1L
Atrament szybkoschnący na bazie acetonu do opisu powierzchni nienasiąkliwych i nasiąkliwych. …
WięcejSugerowane powierzchnie nadruku:
Papier
Tektura
Tkaniny
Beton
Drewno
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
T220029
Atrament DT czarny B 1L
Atrament szybkoschnący do opisu powierzchni nienasiąkliwych i nasiąkliwych. Szczególne zastosowa…
WięcejSugerowane powierzchnie nadruku:
Papier
Tektura
Tkaniny
Beton
Drewno
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
T220031
Atrament DT niebieski B 1L
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Szczególne zastosowanie: opis pr…
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T220040
Atrament DT czarny A 1L
Atrament szybkoschnący przeznaczony do opisu powierzchni nienasiąkliwych. …
WięcejSugerowane powierzchnie nadruku:
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T220041
Atrament DT czerwony 1L
Atrament do opisu powierzchni nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Papier
Beton
Drewno
Tektura
Tkaniny
T220203
Atrament DT czarny B 5L
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
T220216
Atrament DT czarny 5L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220218
Atrament DT czarny B 5L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220224
Atrament DT niebieski 24 5L
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
T220225
Atrament DT czerwony 25 5L
Atrament przeznaczony do opisu podłoży nasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
T220226
Atrament DT niebieski 26 5L
Atrament przeznaczony do opisu podłoży nasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
T221002
Atrament DT czerwony B 0,5L
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy oraz do …
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
PCV
T221003
Atrament DT czarny B 0,5L
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Wyjątki:
Teflon
T221013
Atrament DT biały P 0,5L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T221016
Atrament DT czarny 0,5L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T221018
Atrament DT czarny B 0,5L
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T221019
Atrament DT czarny B 19 0,5L
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T221022
Atrament DT biały B P 0,5L
Szybkoschnący atrament pigmentowy przeznaczony do opisu podłoży nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Żywność
Opakowania spożywcze
T221028
Atrament DT czarny A 0,5L
Atrament szybkoschnący na bazie acetonu do opisu powierzchni nienasiąkliwych i nasiąkliwych. …
WięcejSugerowane powierzchnie nadruku:
Papier
Tektura
Tkaniny
Beton
Drewno
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
T221029
Atrament DT czarny A 0,5L
Atrament szybkoschnący na bazie acetonu do opisu powierzchni nasiąkliwych i nienasiąkliwych. Szcz…
WięcejSugerowane powierzchnie nadruku:
Papier
Tektura
Tkaniny
Beton
Drewno
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
T221039
Atrament DT niebieski A P 0,5L
Atrament pigmentowy do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Szczególne zastosowan…
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
Beton
Wyjątki:
Teflon
T221040
Atrament DT czarny A 0,5L
Atrament szybkoschnący przeznaczony do opisu powierzchni nienasiąkliwych. …
WięcejSugerowane powierzchnie nadruku:
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T221044
Atrament DT biały B P 44 0,5L
Atrament do opisu powierzchni nienasiąkliwych i nasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
AKCESORIA EBS-1500
ALARM/STOP-DOD
W przypadku gdy standardowe sposoby informowania użytkownika o statusie urządzenia są niewystarczające, istnieje możliwość zastosowania sygnalizacji rozszerzonej…
Fotodetektor DOD
Fotoelektryczny detektor produktu jest wymagany przez drukarkę (głowicę drukującą), jeżeli drukowanie odbywa się na dyskretnych obiektach o skończonej długości,…
ROZWIĄZANIA
Beton i prefabrykaty betonowe
Znakowanie na powierzchniach chropowatych o dużej absorpcji cieczy Nasze rozwiązania świetnie sprawdzą się na suchym lub lekko wilgotnym betonie Proponowane…
Opakowania zbiorcze
Czyli kartony, skrzynie drewniane, big bagi, pianki i styropiany zabezpieczające, a także folia stretch okalająca…
Znakowanie drewna i powierzchni drewnopodobnych.
Powrót do tradycyjnych form i naturalnych materiałów w różnych gałęziach przemysłu, min w produkcji elementów drobnych, doprowadził do zwiększenia zapotrzebowania…
Skomplikowane powierzchnie
Znakowanie niejednolitych, nierównych, pofałdowanych, powierzchni o skomplikowanej strukturze nie jest łatwe Drukowanie w miejscach trudno dostępnych, takich jak…
Delikatne powierzchnie
Jeśli twój produkt jest wrażliwy na nacisk, a jego powierzchnia wymaga delikatnego znakowania przy użyciu odpowiedniego atramentu – nie znajdziesz lepszego…
Blachy i konstrukcje metalowe
Oznakowanie elementów na linii produkcyjnej, a także duże konstrukcje metalowe, które wymagają znakowania w miejscu w którym się znajdują…
MATERIAŁY DO POBRANIA / OPROGRAMOWANIE POWIĄZANE Z EBS-1500
Biblioteka
Skorzystaj z naszej biblioteki, w której znajdziesz broszury, materiały instruktażowe oraz inne materiały informacyjne powiązane z produktem.
Przejdź do bibliotekiSPECYFIKACJA STEROWNIKÓW
| SPECYFIKACJA TECHNICZNA STEROWNIKÓW SYSTEMU | UPC EBS-1501 (2) | UPC EBS-1506 |
|---|---|---|
 | ||
| Typ głowic drukujących *) | z elektromagnetycznym sterowaniem zaworów dysz atramentu; może pracować jednocześnie z wieloma głowicami. | |
| Liczba podłączanych jednocześnie głowic drukujących | 1 ÷ 2 w szczególnych przypadkach możliwe jest włączenie większej liczby głowic, np. 4-ech głowic 7D | 1 ÷ 6 w szczególnych przypadkach niemożliwe jest podłączenie maksymalnej liczby głowic, np. 6-ciu głowic 64D |
| Wysokość pisma głowic drukujących | 5 ÷ 64 punktów drukujących (kropek) lub inaczej: 6 ÷ 116 mm*) | |
| Długość kabla sterownik-głowica / między głowicami | standardowo 3 m, maksymalnie do 20 m*) /długość kabla między głowicami: 1 ÷ 7 m | |
| Wielkość znaków (matryce) | 5×5, 7×5, 9×5, 9×7, 11×8, 12×6, 12×7, 14×9, 16×10, 16×14, 21×15, 25×15, 32×18, 64×36 i inne*); znaki narodowe, w tym cyrylica, znaki arabskie, japońskie, chińskie lub koreańskie | |
| Liczba linii tekstu | 1 ÷ 8 w zależności od wariantu głowicy*) i użytych matryc znaków | |
| Grafika i znaki specjalne | grafika dowolnej długości i wysokości ograniczonej typem głowicy*), dowolnie pozycjonowana – wbudowany edytor grafiki; zestaw predefiniowanych znaków graficznych w postaci fontów o rozmiarach 7, 16 i 25 punktów*) | |
| Kody paskowe | Datalogic, Matrix, 2/5 5 Bars, Interleaved, Alpha 39, EAN-8, EAN-13, Kod 128, EAN-128, Kod 128B, ITF8, ITF14 – różne wielkości*) | |
| Kod dwuwymiarowy (2D) | Data Matrix ECC-200 – różne wielkości*) | |
| Maksymalna szybkość drukowania | 120 m/min – dla: Rozdzielczość = 27 kropek/dm, 60 m/min – dla: Rozdzielczość = 55 kropek/dm | |
| Detektor opisywanych produktów – wspólny dla wszystkich głowic | standardowo fotodetektor, istnieje możliwość podłączenia innych detektorów według systemu użytkownika | |
| Taktowanie drukowania – wspólne dla wszystkich głowic | wewnętrzny generator – prędkość ustalana w sterowniku parametrem drukowania, zewnętrzny czujnik prędkości transportera – przetwornik obrotowo-impulsowy (shaft-encoder) | |
| Dodatkowy kanał do podłączania urządzeń zewnętrznych | RS232, max. 19200 Bd (np. wagi, czytniki kodów, komputery i inne) | |
| Pobór mocy: – z sieci – dla wersji standardowej – z kanału 24V do zasilania głowic | <10 W bez głowic < 36 W*) | <15 W bez głowic < 120 W*) |
| Wymagania klimatyczne | temperatura otoczenia: +5 ÷ +40°C standardowo, wilgotność względna: do 90% bez kondensacji | |
| Dopuszczalne narażenia mechaniczne | wibracje: maks. 1 g, maks. 10 Hz; udary: maks. 1 g, maks. 2 ms | |
| Stopień ochrony zapewnianej przez obudowę według PN‑EN 60529 | standardowo IP40, opcjonalnie IP54 | |
| Wymiary bez kabli (wysokość x szerokość x głębokość) | 95 x 300 x 237 mm | 95 x 300 x 300 mm |
| Masa (sterownik z kablem sieciowym bez głowic) | ok. 3350 g | ok. 3770 g |
| Pozycja w czasie pracy | dowolna | pozioma, z maks. odchyleniem do 30° |
| Ciągłość pracy | urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę | |
| Materiał obudowy | stal nierdzewna INOX 100% | |
| Maksymalna liczba obiektów w pamięci (teksty i bloki parametrów) | standardowo ok. 1000, opcjonalnie ok. 2000, długość tekstu ograniczona wielkością pamięci | |
| Język interfejsu użytkownika | polski, angielski, francuski, niemiecki, rosyjski, chiński, czeski, duński, hiszpański, portugalski, włoski, rumuński, szwedzki, słoweński, turecki, niderlandzki | |
| Typy klawiatur | łacińska, arabska, rosyjska (cyrylica) | |
| Przykładowe opcje sprzętowe | przełącznik kodowy (szeregowy, RS-232), zewnętrzny sygnalizator statusu, sterowanie transporterem produkcyjnym, obsługa manipulatora, zerowanie liczników wewnętrznych, inkrementacja liczników zewnętrznych |
*) zależne od wariantu głowicy / głowic drukujących 7D, 16D, 25D, 32D, 64D (D – maks. ilość dysz głowicy), tj. maksymalnej wysokości rządka pionowego głowicy
SPECYFIKACJA GŁOWIC DRUKUJĄCYCH
| SPECYFIKACJA TECHNICZNA GŁOWIC DRUKUJĄCYCH | 7D | 16D | 25D | 32D | 64D |
|---|---|---|---|---|---|
| Liczba dysz (kropek), czyli maks. liczba kropek w rządku pionowym | 7 | 16 | 25 | 32 | 64 |
| Średnica kropki | 0,85 ÷ 2,5 mm (dla dyszy 120 µm), w zależności od typu podłoża, ciśnienia atramentu, intensywności drukowania | ||||
| Odstęp między kropkami w pionie | 1,8 mm | ||||
| Wysokość pisma | 6 ÷ 12,8 mm | 6 ÷ 29 mm | 6 ÷ 45,2 mm | 6 ÷ 57,8 mm | 6 ÷ 116 mm |
| Regulacja wysokości pisma | przez skręcenie głowicy | ||||
| Maksymalna szybkość drukowania | 120 m/min – dla: Rozdzielczość = 27 kropek/dm, 60 m/min – dla: Rozdzielczość = 55 kropek/dm, dla parametru Intensywność = 100 | ||||
| Odległość opisywanego przedmiotu od głowicy | 2 ÷ 20 mm | ||||
| Rodzaj atramentu | na bazie spirytusu, acetonu lub MEK’u | ||||
| Zużycie atramentu | 15 ÷ 140 ml/godz. wartości uśrednione, zależne od wielu parametrów takich jak: ciśnienie atramentu, liczba i średnica dysz, intensywność, częstotliwość drukowania rządków, krotność rządków, współczynnik wypełnienia. | ||||
| Zasilanie sprężonym powietrzem | ciśnienie przed regulatorem ciśnienia: 0,1 ÷ 1,0 MPa (1 ÷ 10 bar) ciśnienie po regulatorze ciśnienia – robocze: 0,02 ÷ 0,05 MPa nie więcej niż 0,1 MPa, (0,2 ÷ 0,5 bar nie więcej niż 1 bar) | ||||
| Napięcie zasilania i maksymalny pobór prądu | DC 24 V, 0,42 A | DC 24 V, 0,85 A | DC 24 V, 1,36 A | DC 24 V, 1,7 A | DC 24 V, 3 A |
| Wymagania klimatyczne | temperatura otoczenia: standardowo +5 ÷ +40°C, możliwe wykonanie specjalne od -10°C; wilgotność względna: do 90% bez kondensacji | ||||
| Stopień ochrony zapewnianej przez obudowę według PN‑EN 60529 | standardowo IP40, opcjonalnie IP54 | standardowo IP40, opcjonalnie IP56 | |||
| Wymiary | średnica: Ø 70 mm, długość: 148 mm | średnica: Ø 90 mm długość: 148 mm | szerokość: 79 mm wysokość: 159 mm długość: 104 mm | ||
| Masa | 826 g | 873 g | 1067 g | 1113 g | 1850 g |
| Pozycja głowicy w czasie drukowania | dowolna | ||||
| Wymagane postoje w czasie pracy | brak; urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę | ||||
| System atramentowy | osobny dla każdej z głowic (wtedy każda głowica może drukować innym atramentem) lub jeden wspólny dla wszystkich głowic. | ||||
| Pojemność pojemnika na atrament | 1, 6, 9 lub 12 litrów |
