Fotoelektryczny detektor produktu jest wymagany przez drukarkę (głowicę drukującą), jeżeli drukowanie odbywa się na dyskretnych obiektach o skończonej długości,…
Boltmark®II

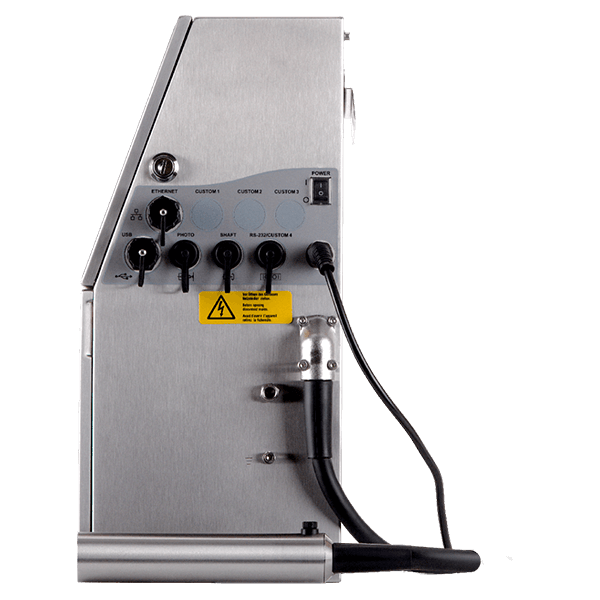

EBS-6900
ATRAMENTOWA DRUKARKA PRZEMYSŁOWA MAŁEGO PISMA(CIJ)
EBS-6900 Boltmark®II jest uniwersalną konstrukcją, najlepiej wyposażoną z serii, oferującą najlepszy stosunek ceny do możliwości. Standardowe wyposażenie, zawierające rozszerzoną elektronikę, możliwość drukowania w trzech rzędach, rozszerzoną bibliotekę projektów, druk kodów 2D oraz grafiki, a także komunikacja przez złącza ethernet i RS232, zapewnia świetną podstawę do integracji z linią produkcyjną.
NAJWIĘCEJ MOŻLIWOŚCI W STANDARDZIE
W standardzie m.in.:
- Wydruki o wysokości 25 kropek (16 kropek w EBS-6600)
- Ok. 1000 obiektów w pamięci (100 obiektów w EBS-6600)
- Kody matrycowe 2D
- Interfejs RS-232 ze złączem do szybkiego podłączania
- Zaawansowany moduł rozszerzeń umożliwiający m.in. obsługę zewnętrznego sygnalizatora statusu, sterowanie transporterem produkcyjnym czy współpracę drukarki z manipulatorem.
NAJLEPSZY STOSUNEK CENY DO MOŻLIWOŚCI
Ze względu na szeroki wachlarz możliwości i atrakcyjną cenę, drukarka EBS-6900 to branżowy „BEST BUY”. Jeśli zależy Ci na efektywnym wykorzystaniu środków – ten model jest dla Ciebie.
Boltmark®II to nie tylko drukarki!
Drukarki serii BOLTMARK®II cechuje mnogość konfiguracji i dodatkowych opcji, m. in.
- ACPS® – zintegrowany system podtrzymania zasilania,
- Opcja ROBOT – automatyczna zmiana kierunku druku,
- Opcja Alarm/Stop sterowania transporterem produkcyjnym,
- my.ebs.ink® – zdalne sterowanie i zarządzanie drukarkami,
- IP65 – Podwyższenie stopnia ochrony całego urządzenia do IP65,
Odpowiednio dobrane rozwiązania przystosują urządzenia do pracy w trudnych warunkach oraz umożliwią trzyzmianową (24 h/7), nieprzerwaną pracę.
Drukarka przemysłowa Małego Pisma, w tym przypadku Boltmark®II EBS-6900, często nazywana jest
znakowarka, znakowarka przemysłowa, plujka, CIJotka, drukarka małych znaków
Głowice drukujące
1 szt.
Rodzaj atramentów
barwnikowe
Wysokość pisma
od 1 mm do 16 mm
Maks. liczba linii tekstu (dla standardowej drukarki)
3 (dla matrycy 7×5 kropek) 5 (dla matrycy 5×5 kropek)
Maks. prędkość liniowa
500 m/min
Złącza i komunikacja
RS-232, Ethernet RJ-45, Ethernet M12, USB
Doprowadzenie powietrza
wbudowany kompresor
NADRUKI WYKONANE Boltmark®II EBS-6900

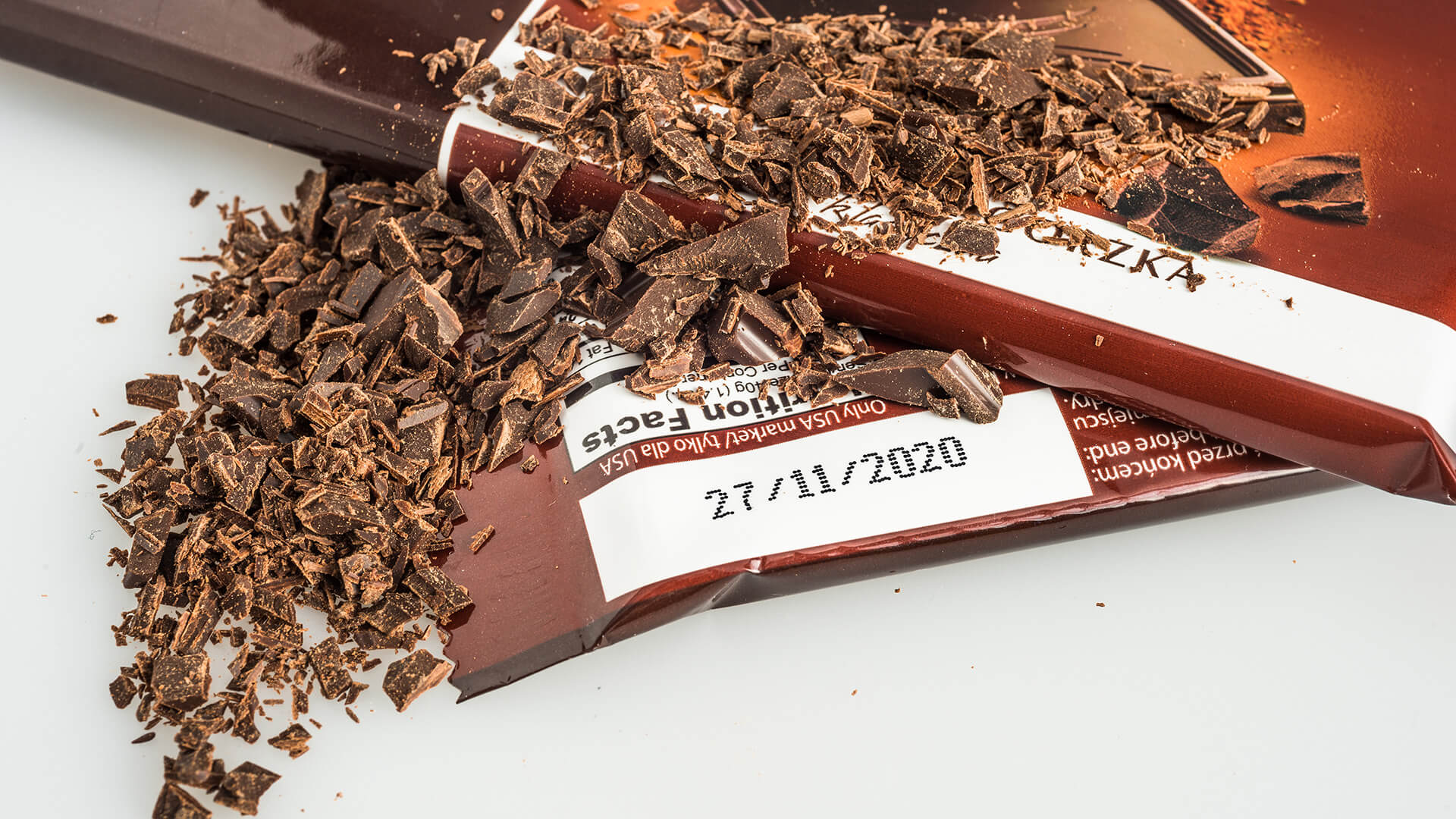

Folia – trafianie w zadane pole nadruku

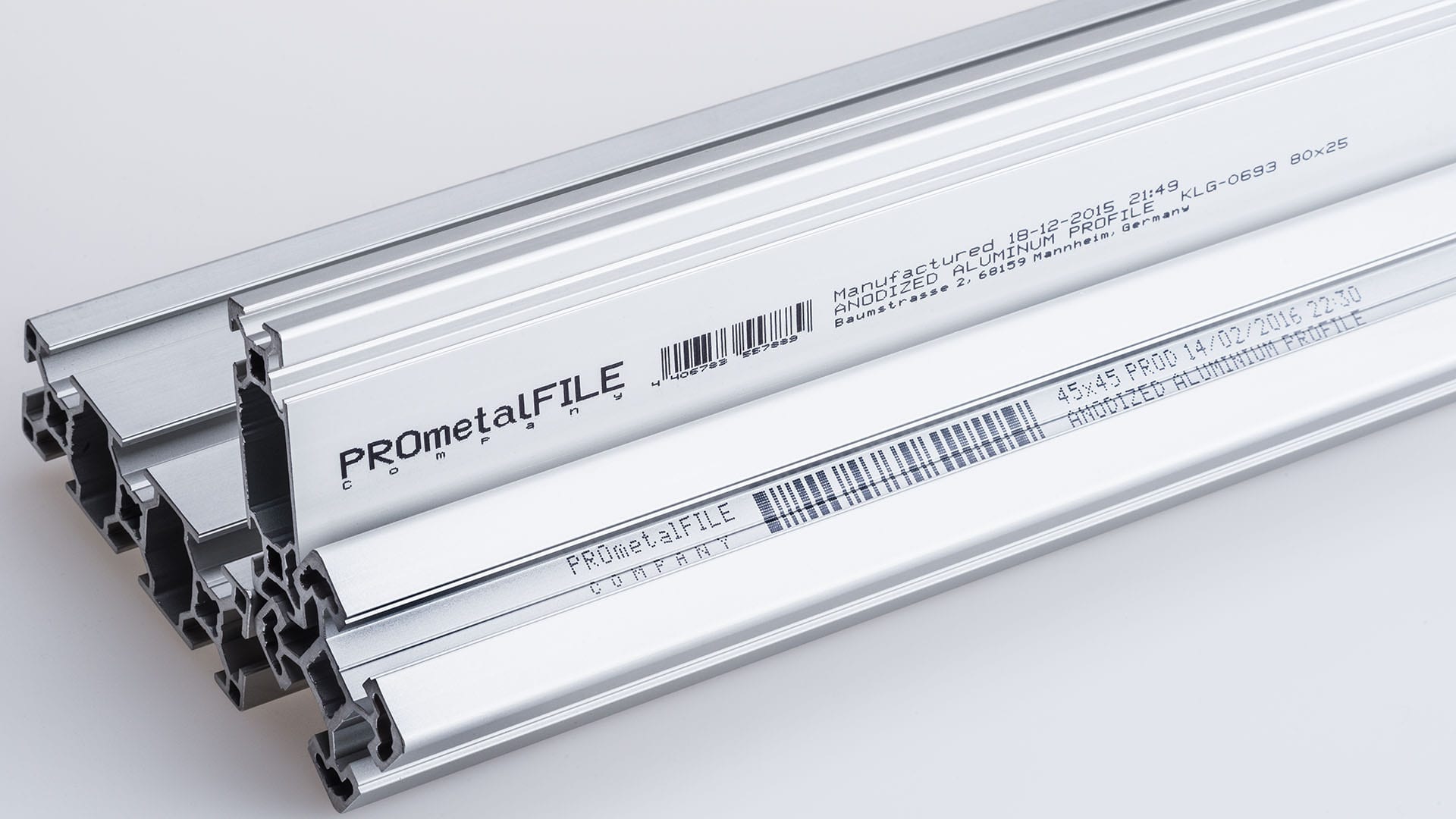

Metale, nadruk szybkoschnącym atramentem na powierzchniach wklęsłych lub trudno dostępnych
Wydruk czarnym atramentem na wewnętrznej wklęsłej części kołpaka samochodowego

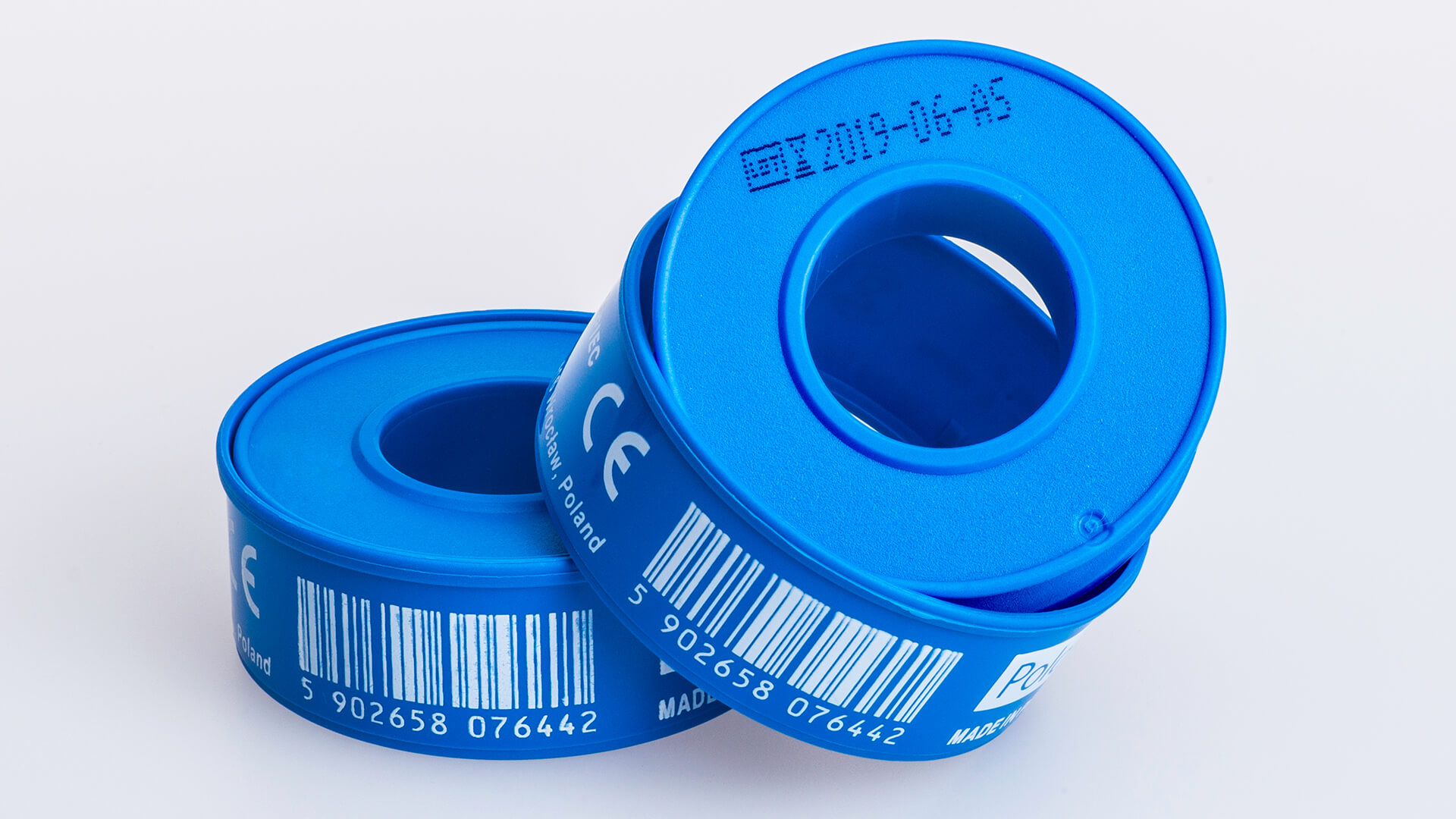

Trwały nadruk na niebieskim plastiku
Nadruk na butelkach PET

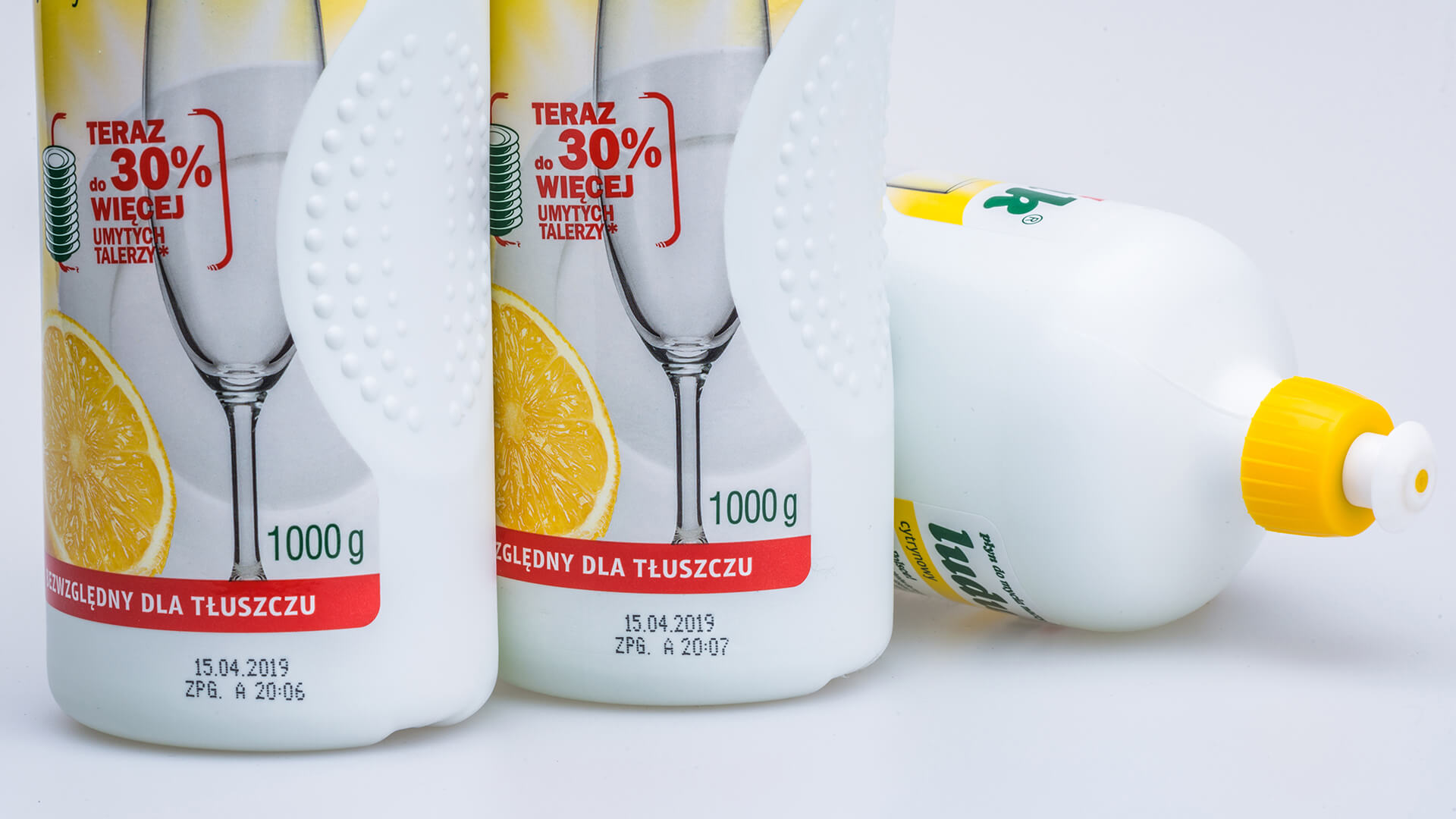

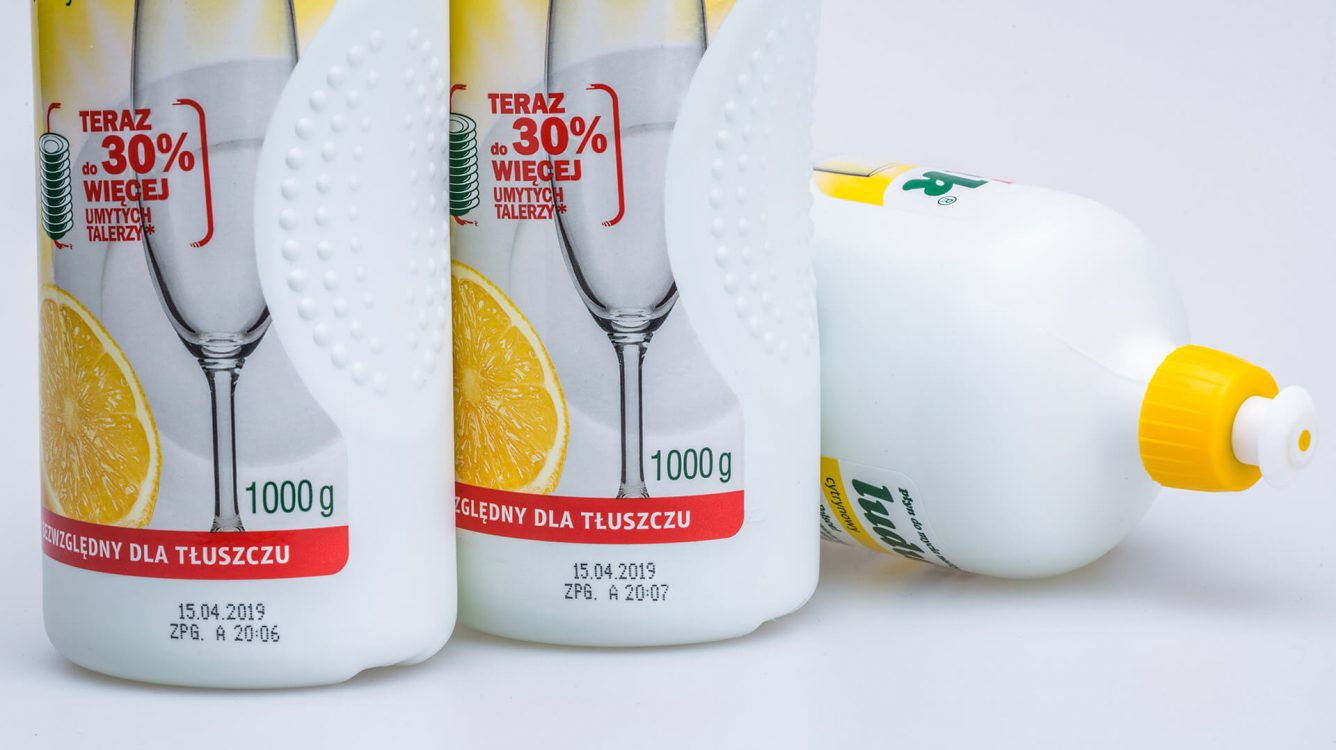

Nadruk czarnym atramentem na butelkach plastikowych

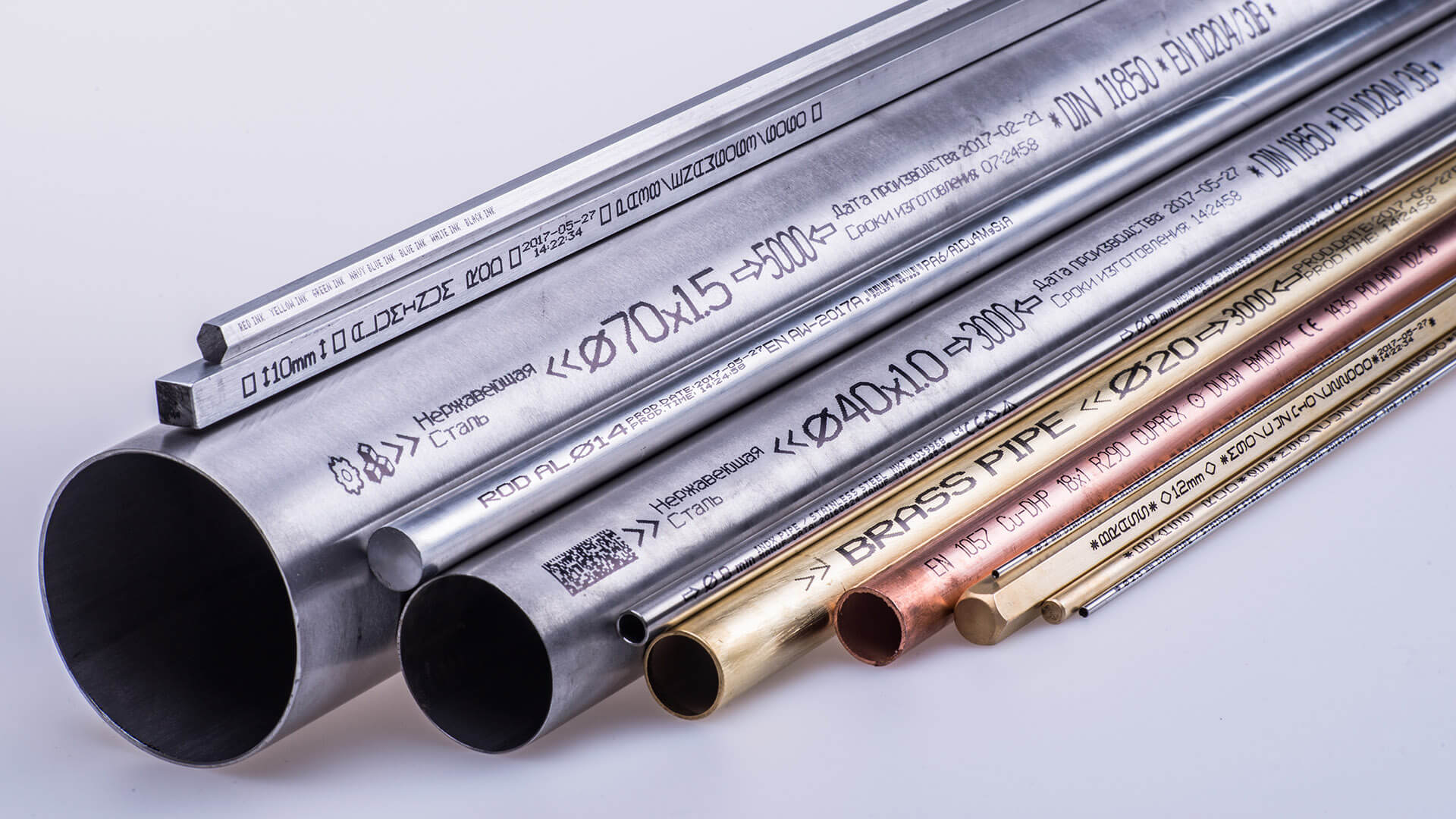

Mikrodruk na powierzchniach cylindrycznych

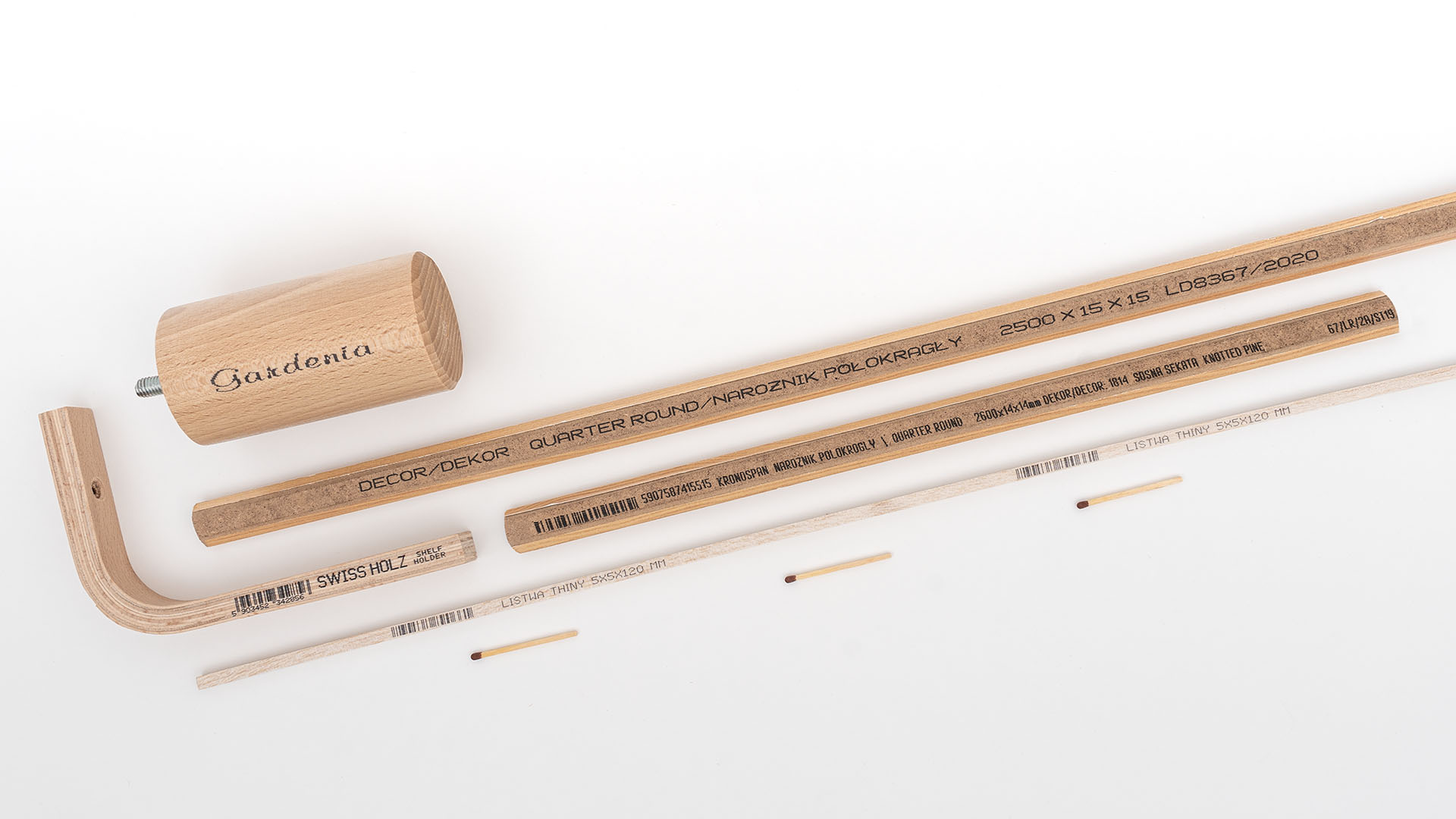

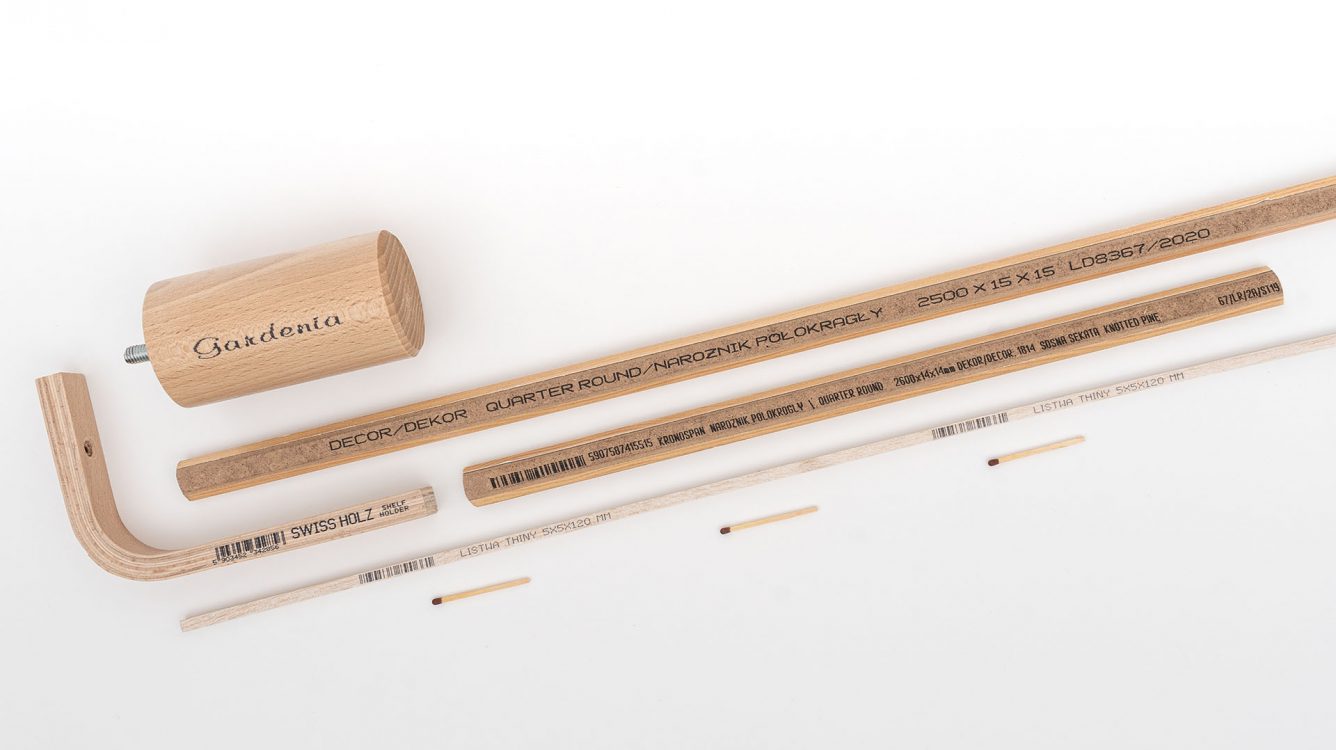

Niewielkie czytelne wydruki na drewnianych elementach Drukarki Małego Pisma )

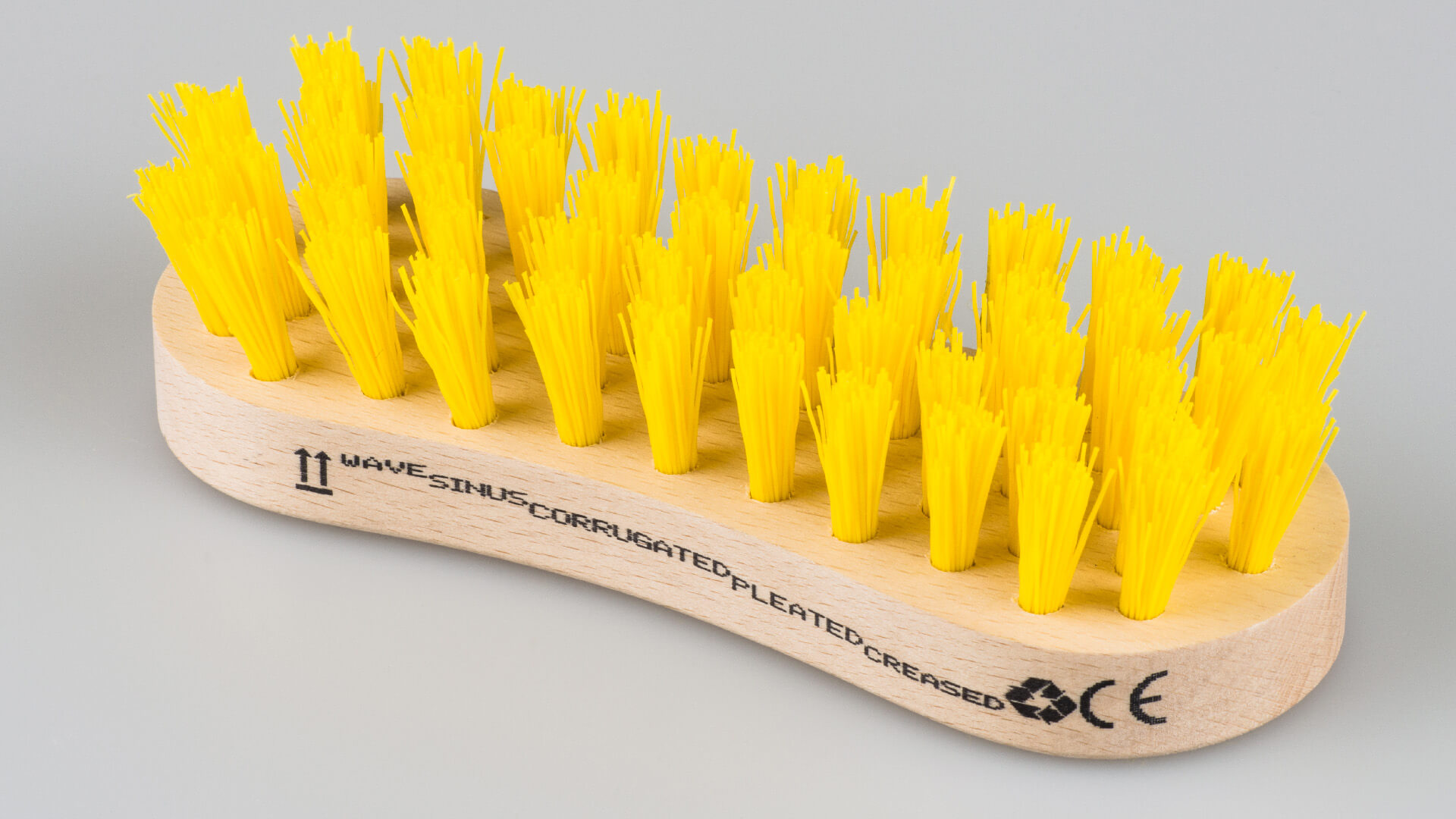

Druk na drewnie czarnym atramentem

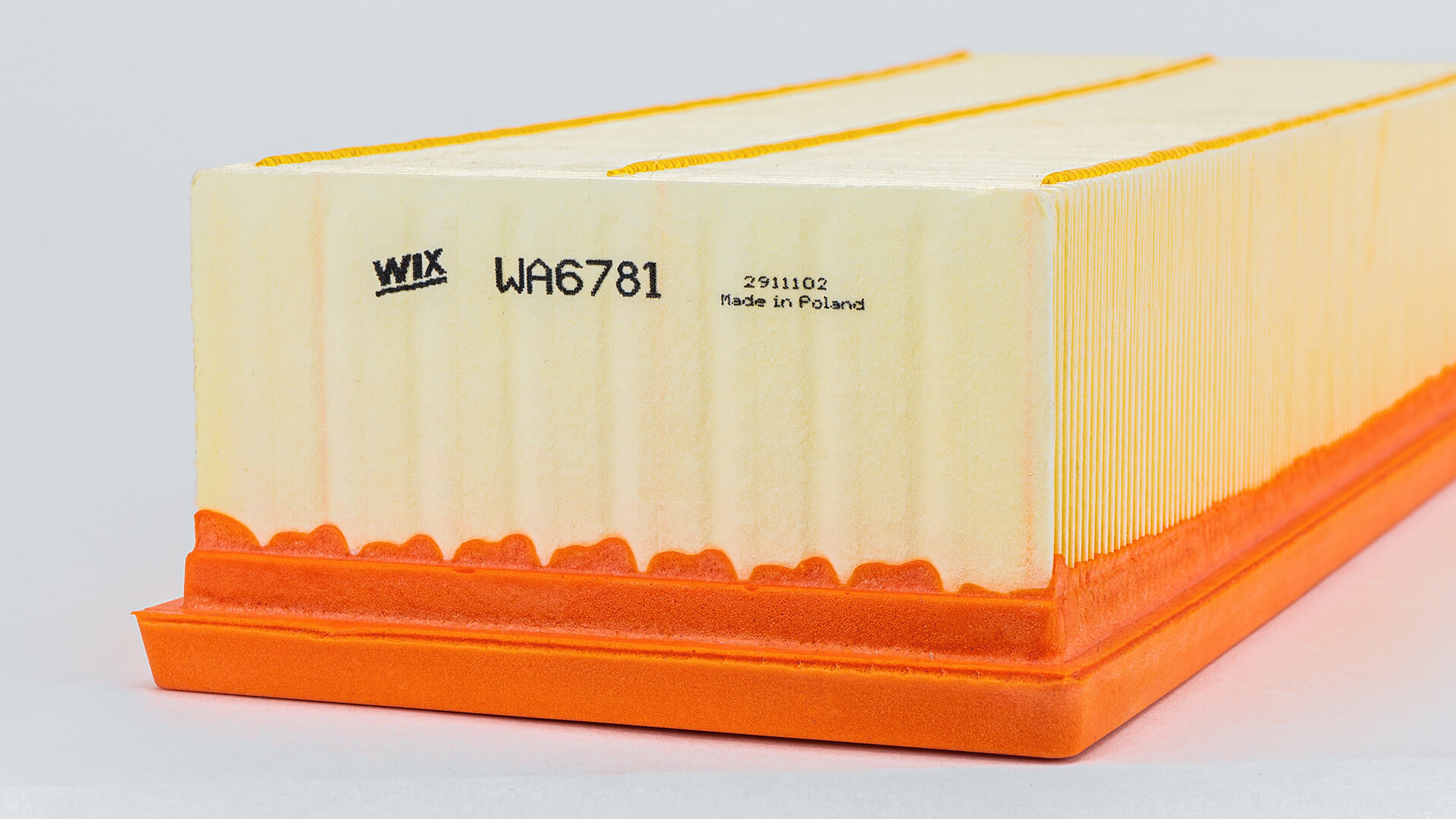

Nadruk na filtrze.

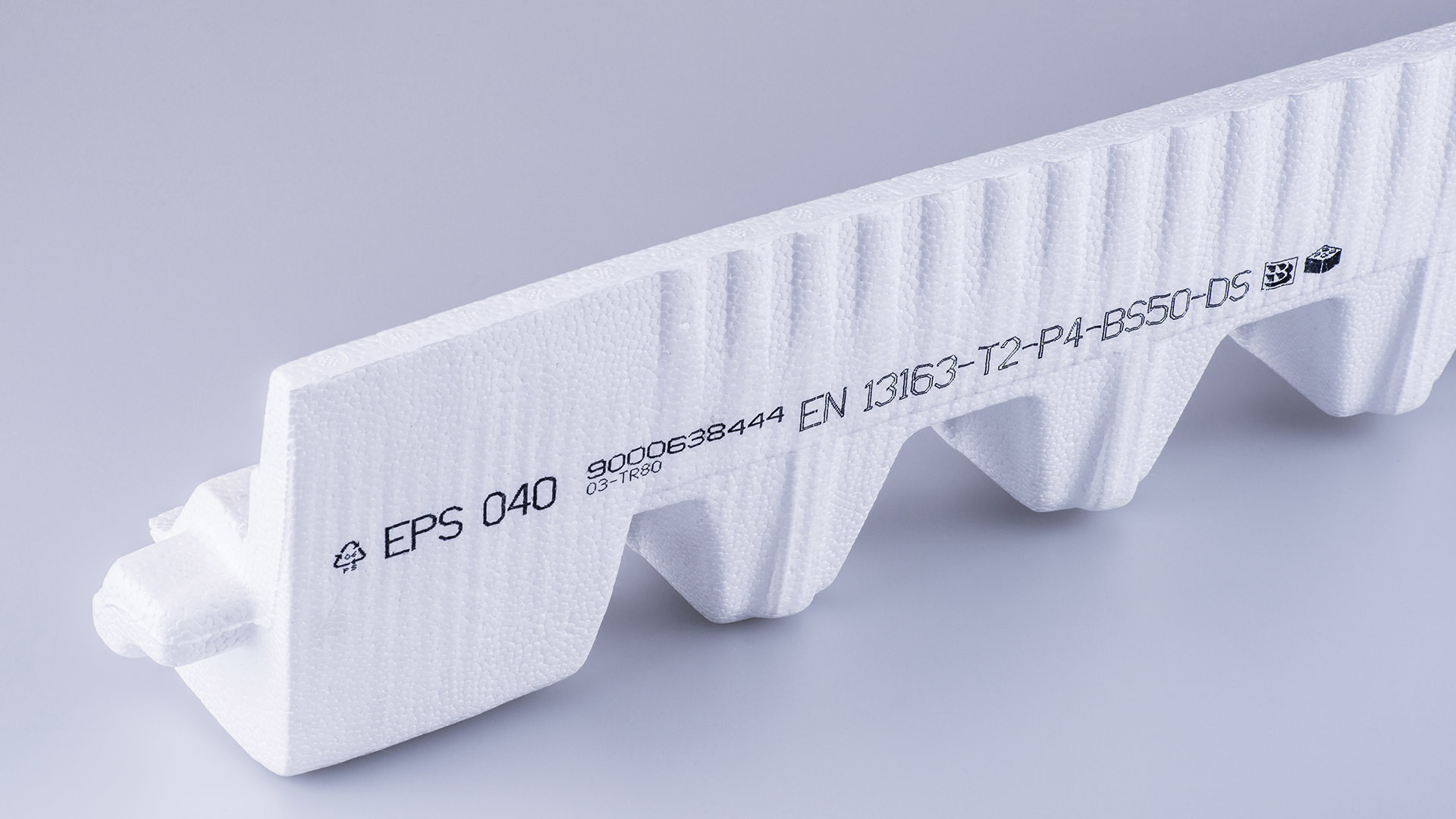

Czytelny wydruk na nieregularnej powierzchni styropianu.

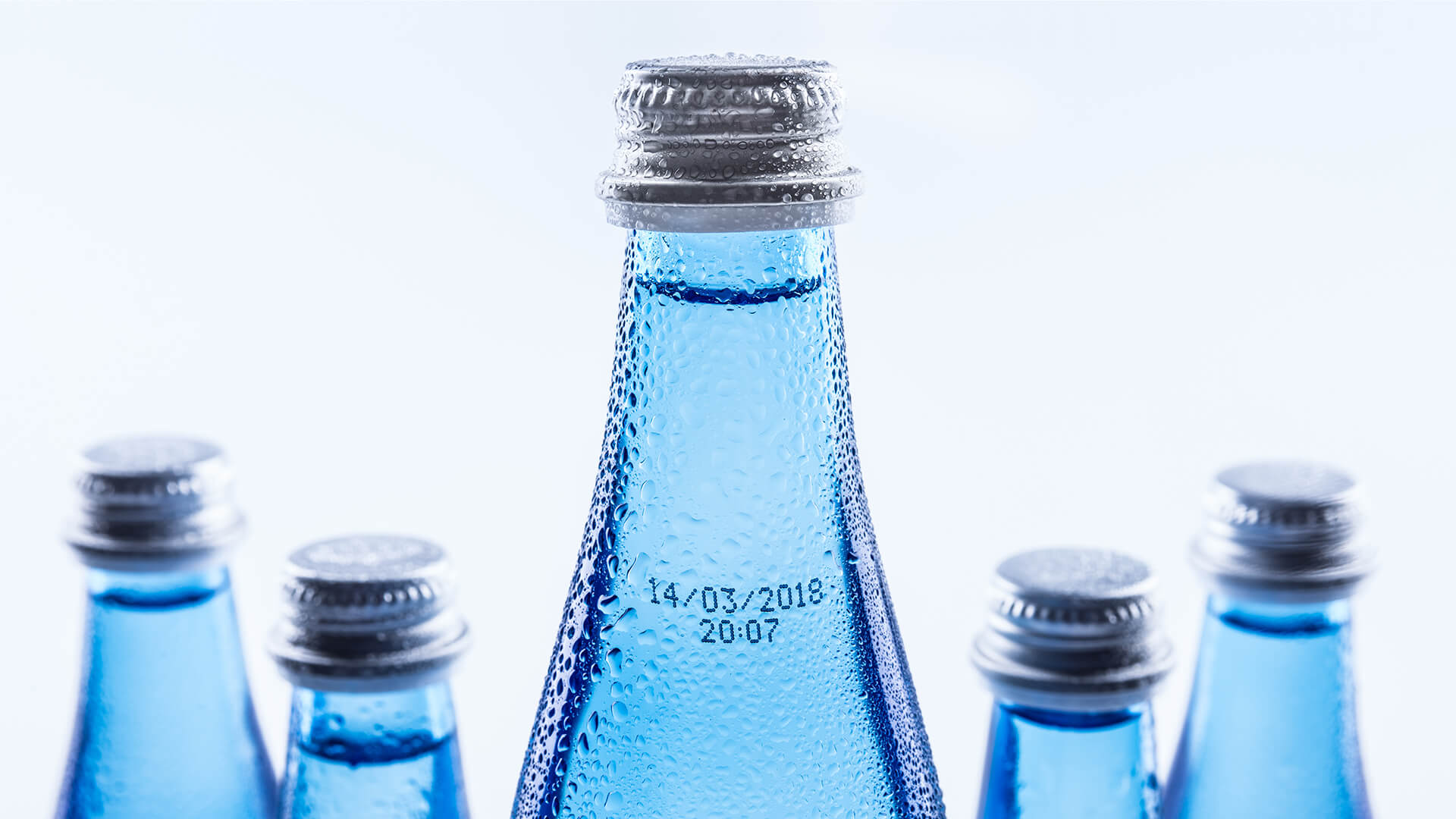

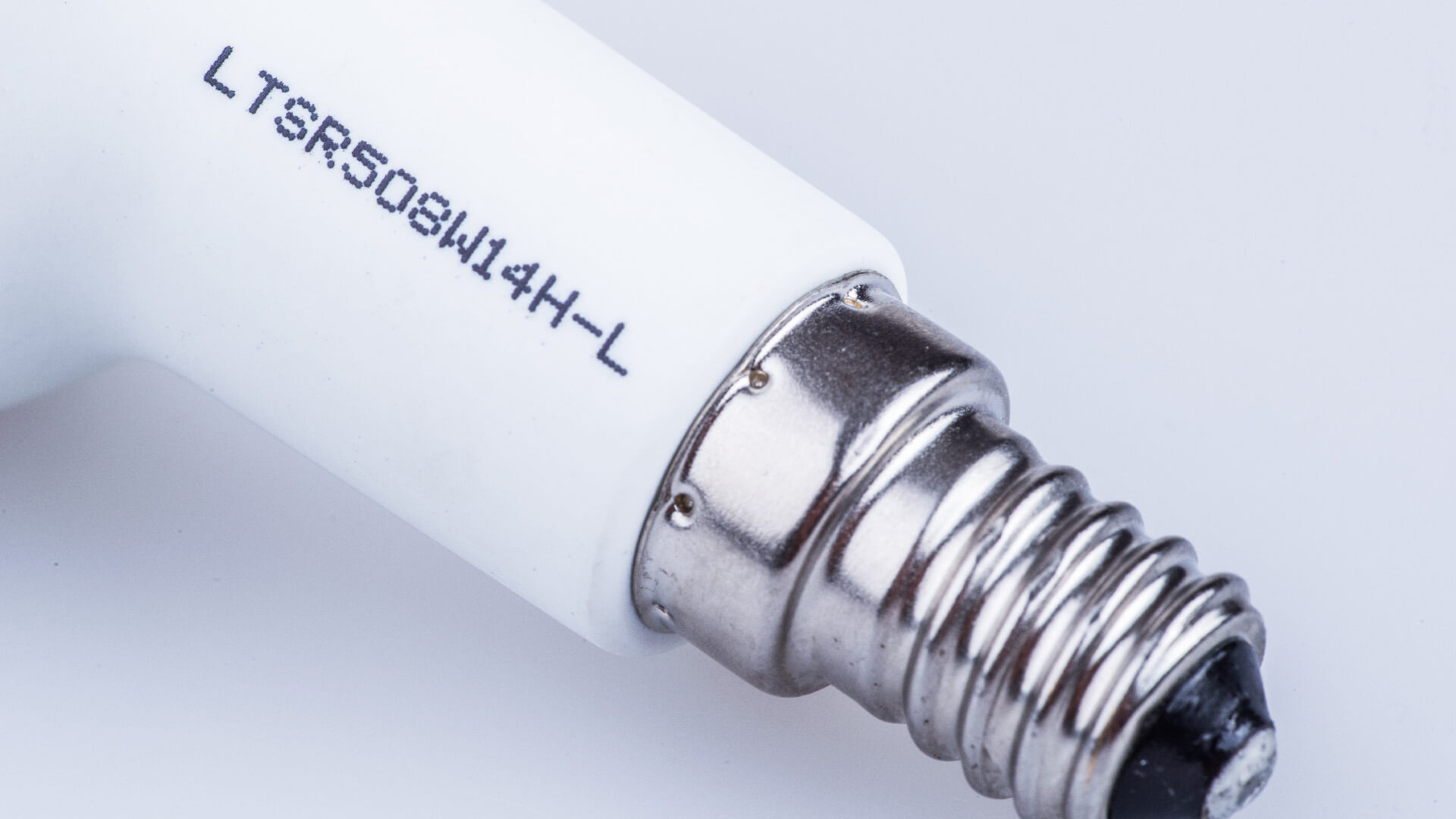

Nadruk na barwionym szkle

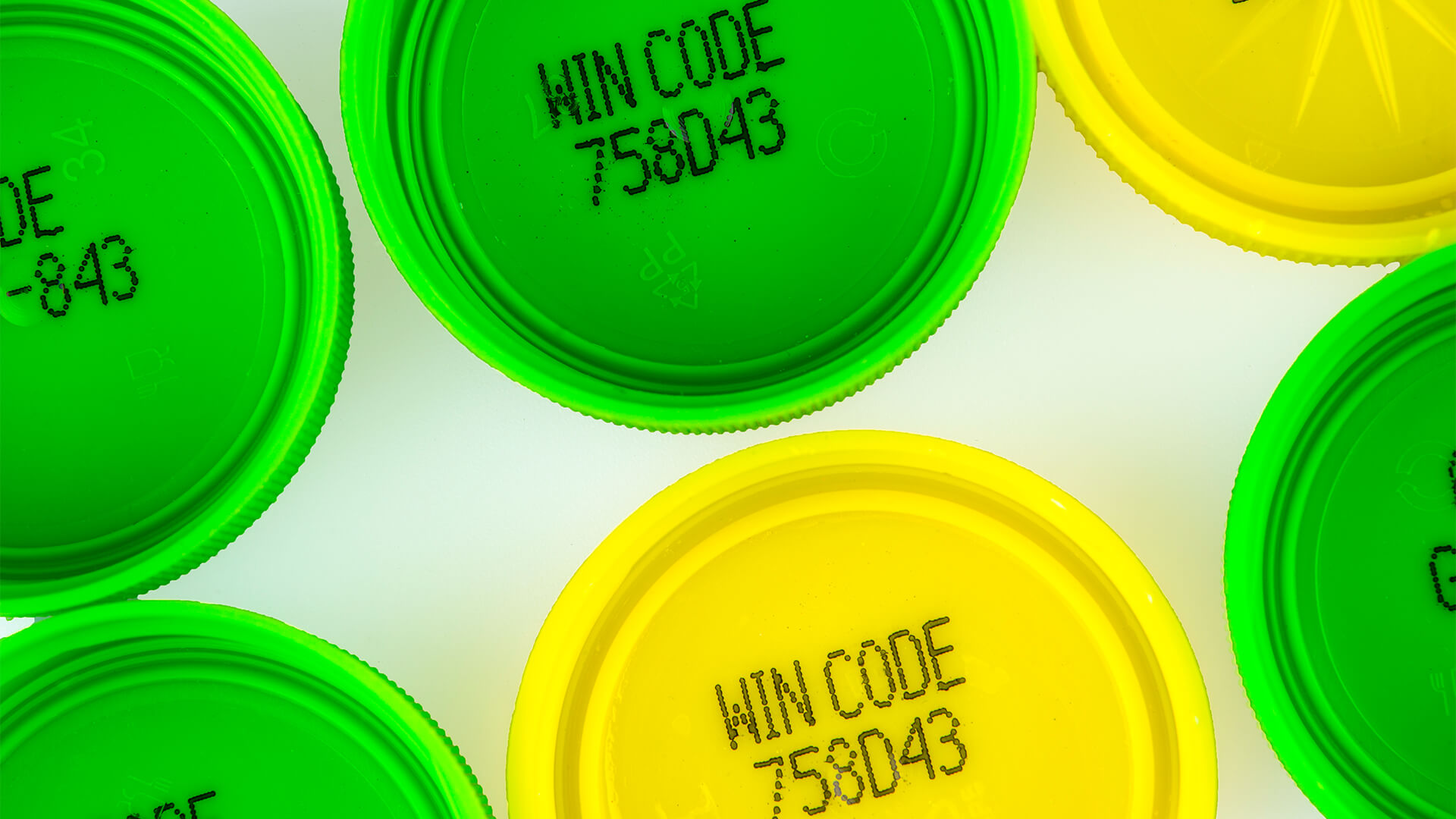

Wydruk na spodzie zakrętek
MATRYCE TEKSTÓW Boltmark®II EBS-6900
Matryca znaków/
Rodzaj nadruku
Rodzaj nadruku
Wygląd rzeczywisty nadruku dla dyszy 60 μm
Prędkość drukowania
5×5
375
5x5_
375
7×4
267
7×5
267
11×7
170
16×10
60
16×14
60
25×15
20
32×18
8
Fast 16×9
94
Fast 25×15
30

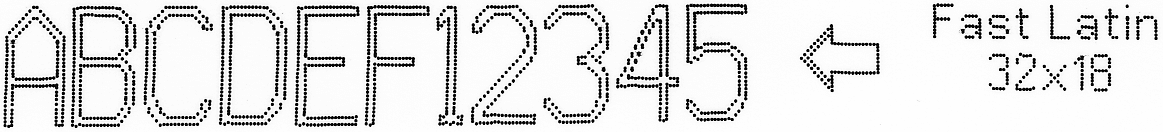

Fast 32×18
12
Dwie linie po 7 kropek
94
Dwie linie po 11 kropek
30
Trzy linie po 7 kropek
30
Cztery linie po 7 kropek
17
Pięć linii po 5 kropek
12
Czcionki mieszane
Kod kreskowy
Kod 2D DataMatrix ECC200
Druk kominowy
Różne rodzaje czcionek
Odbicia znaków
Diakrytyczne znaki narodowe
Grafiki i znaki specjale

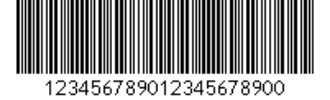

Matrix 2 z 5
2 z 5 z przeplotem
2 z 5 IATA
Code 39
EAN-8
EAN-13
EAN 13 +EAN 5
UPC A
UPC E
Kod 128

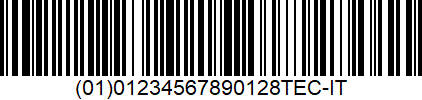

GS1-128
ITF14
JĘZYKI INTERFEJSU UŻYTKOWNIKA BOLTMARK®II EBS-6900
angielski GB
angielski US
chiński
czeski
duński
francuski
hiszpański
niderlandzki
niemiecki
polski
portugalski
portugalski-brazylijski
rosyjski
rumuński
słoweński
szwedzki
turecki
wietnamski
włoski
ATRAMENTY Boltmark®II EBS-6900
XI30001-010
Atrament Czarny 01 B 65/6800 900 ml
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Opakowania spożywcze
Wyjątki:
Teflon
XI30001-020
Atrament Czarny 01 B 65/6800 900 ml
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Charakteryzuje się zwiększoną …
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30001-220
Atrament Czarny 01 B 65/6800 500 ml
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Charakteryzuje się zwiększoną …
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30001-320
Atrament Czarny 01 B 65/6800 250 ml
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Charakteryzuje się zwiększoną …
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30006-210
Atrament Czarny 06 B 65/6800 500 ml
Atrament dedykowany do opisu wyrobów z tworzyw sztucznych. Dodatkowo charakteryzuje się podwyższo…
WięcejSugerowane powierzchnie nadruku:
Tworzywa sztuczne
Wyjątki:
Teflon
XI30006-310
Atrament Czarny 06 B 65/6800 250 ml
Atrament dedykowany do opisu wyrobów z tworzyw sztucznych. Dodatkowo charakteryzuje się podwyższo…
WięcejSugerowane powierzchnie nadruku:
Tworzywa sztuczne
Wyjątki:
Teflon
XI30007-010
Atrament Czerwony 07 B 65/6800 900 ml
Atrament dedykowany do opisu wyrobów z tworzyw sztucznych. Dodatkowo charakteryzuje się podwyższo…
WięcejSugerowane powierzchnie nadruku:
Tworzywa sztuczne
Wyjątki:
Teflon
XI30007-210
Atrament Czerwony 07 B 65/6800 500 ml
Atrament dedykowany do opisu wyrobów z tworzyw sztucznych. Dodatkowo charakteryzuje się podwyższo…
WięcejSugerowane powierzchnie nadruku:
Tworzywa sztuczne
Wyjątki:
Teflon
XI30007-310
Atrament Czerwony 07 B 65/6800 250 ml
Atrament dedykowany do opisu wyrobów z tworzyw sztucznych. Dodatkowo charakteryzuje się podwyższo…
WięcejSugerowane powierzchnie nadruku:
Tworzywa sztuczne
Wyjątki:
Teflon
XI30009-200
Atrament Bezbarwny UV 09 B 65/6800 500 ml
Atrament bezbarwny, widzialny tylko w świetle UV….
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30009-300
Atrament Bezbarwny UV 09 B 65/6800 250 ml
Atrament bezbarwny, widzialny tylko w świetle UV….
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30014-000
Atrament Czarny 14 B 65/6800 900 ml
Atrament o podwyższonej odporności na ścieranie. Szczególne zastosowanie: opisywanie folii opako…
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30014-200
Atrament Czarny 14 B 65/6800 500 ml
Atrament o podwyższonej odporności na ścieranie. Szczególne zastosowanie: opisywanie folii opako…
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Papier
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30014-300
Atrament Czarny 14 B 65/6800 250 ml
Atrament o podwyższonej odporności na ścieranie. Szczególne zastosowanie: opisywanie folii opako…
WięcejSugerowane powierzchnie nadruku:
Karton laminowany
Metal
Papier
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
XI30015-000
Atrament Czarny/Czerwony 15 B 65/6800 900 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji, podczas którego następuje zmiana k…
WięcejSugerowane powierzchnie nadruku:
Metal
Wyjątki:
Teflon
XI30015-200
Atrament Czarny/Czerwony 15 B 65/6800 500 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji, podczas którego następuje zmiana k…
WięcejSugerowane powierzchnie nadruku:
Metal
Wyjątki:
Teflon
XI30015-300
Atrament Czarny/Czerwony 15 B 65/6800 250 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji, podczas którego następuje zmiana k…
WięcejSugerowane powierzchnie nadruku:
Metal
Wyjątki:
Teflon
AKCESORIA Boltmark®II EBS-6900
SHAFT-ENKODER-CIJ
Shaft-enkodery (czujniki prędkości obrotowej) wykorzystywane są do pomiaru prędkości przesuwu taśmy produkcyjnej, co pozwala na zsynchronizowanie wykonywania wydruków…
ALARM/STOP-CIJ
W przypadku gdy standardowe sposoby informowania użytkownika o statusie urządzenia są niewystarczające, istnieje możliwość zastosowania sygnalizacji rozszerzonej…
ZESTAW MONTAŻOWY
Systemy rurek i uchwytów montażowych dają szerokie możliwości instalacji drukarek, a szczególnie głowicy drukującej na linii produkcyjnej klienta Elementy wchodzące w…
STOJAK
W celu ułatwienia instalacji drukarki w dogodnym miejscu w pobliżu transportera produkcyjnego, istnieje możliwość zastosowania specjalnego stojaka dostępnego…
GŁOWICA KĄTOWA
W przypadku gdy zastosowanie drukarki wyposażonej w standardową głowicę drukującą jest utrudnione lub niemożliwe ze względu na rozmiary głowicy, drukarka może…
Przykłady Rozwiązań
Opakowania jednostkowe
Drukarki EBS od lat są stosowane w oznakowywaniu opakowań przemysłu kosmetycznego, spożywczego, rozlewniczego i wielu innych, na których trzeba nanieść datę…
Przemysł kablowy
Rozwiązania dotyczące nanoszenia nadruków na powłokach kabli, wymagające kontrastowych atramentów i wysokiego krycia kolorem…
Części i podzespoły produkcyjne
Znakowarki EBS mogą być wykorzystywane w oznakowaniu podzespołów w przemyśle elektronicznym, samochodowym, budowlanym…
MATERIAŁY DO POBRANIA / OPROGRAMOWANIE POWIĄZANE Z Boltmark®II EBS-6900
MY.EBS.INK®
my.ebs.ink® jest aplikacją umożliwiającą połączenie drukarek EBS serii BOLTMARK® i BOLTMARK® II w sieć i sterowania nimi zdalnie z dowolnego urządzenia przez przeglądarkę internetową.
Pobierz aplikację
Biblioteka
Skorzystaj z naszej biblioteki, w której znajdziesz broszury, materiały instruktażowe oraz inne materiały informacyjne powiązane z produktem.
Przejdź do bibliotekiSZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
| SPECYFIKACJA TECHNICZNA | STANDARD | OPCJA |
|---|---|---|
| Materiał obudowy | stal nierdzewna INOX 100% | |
| Wymiary obudowy (wysokość x szerokość x głębokość) | 458 x 300 x 211 mm | |
| Stopień ochrony obudowy | IP55 | IP65 |
| Masa urządzenia (bez butelek z atramentem i rozpuszczalnikiem) | 12,5 kg | |
| Masa butelek | butelka z atramentem: ok. 0,9 kg (900 ml) butelka z rozpuszczalnikiem: ok. 0,9 kg (900 ml) | |
| Pozycja pracy drukarki | pionowa | |
| Długość kabla zasilającego | 2,2 m | |
| Zasilanie | 100 ÷ 240 VAC, 50/60 Hz | |
| Średni pobór mocy | 19 W | |
| System zasilania | standardowy zintegrowany zasilacz wielokanałowy | zintegrowany zasilacz wielokanałowy z systemem zapobiegającym zatykaniu rurek i dyszy ACPS* (*ang. Anti Clogging Power Supply) |
| Zasilanie sprężonym powietrzem | nie jest wymagane | |
| Wymagania klimatyczne | temperatura pracy: +5 ÷ +40°C dla pracy statycznej temperatura pracy: +15 ÷ +40°C dla pracy dynamicznej wilgotność względna: do 90% bez kondensacji | |
| Dopuszczalne narażenia mechaniczne | wibracje: maks. 1 g, maks. 10 Hz udary: maks. 1 g, maks. 2 ms | |
| Interfejsy komunikacyjne | Ethernet (złącze typu RJ45) USB RS-232 | Ethernet (złącze typu M12) |
| Złącza fotodetektora / shaft-enkodera | złącza do szybkiego podłączania | |
| Liczba głowic drukujących | 1 | |
| Nadmuch w głowicy drukującej | tak | |
| Typy głowic drukujących | prosta | kątowa |
| Wymiary głowicy drukującej | długość: 199 mm średnica: Ø 40 mm | długość: 125 mm wysokość: 125 mm średnica: Ø 40 mm |
| Długość kabla głowicowego | 3 m | 6 m |
| Typ kabla głowicowego | standardowy | z dodatkową ochroną |
| Minimalny promień gięcia kabla głowicowego | dla kabla standardowego: 75 mm dla praca statycznej 150 mm dla pracy dynamicznej | dla kabla z dodatkową ochroną: 85 mm dla praca statycznej 210 mm dla pracy dynamicznej |
| Pozycja pracy głowicy drukującej | dowolna | |
| Interfejs użytkownika | klawiatura alfanumeryczna, dotykowy wyświetlacz LCD, menu graficzne | |
| Wymiary wyświetlacza LCD | przekątna 5,7″/144,8 mm | |
| Język interfejsu użytkownika | polski, angielski, francuski, niemiecki, rosyjski, chiński, czeski, duński, hiszpański, portugalski, włoski, rumuński, szwedzki, słoweński, turecki, niderlandzki | |
| Typy klawiatur | łacińska | arabska, rosyjska (cyrylica) |
| Maksymalna liczba obiektów w pamięci (teksty i bloki parametrów) | ok. 1000 | ok. 2000 |
| Wysokość pisma | 25 kropek | 32 kropki |
| Maksymalna liczba linii tekstu | 3 (dla matrycy 7×5 kropek) 5 (dla matrycy 5×5 kropek; bez odstępów) | 4 (dla matrycy 7×5 kropek) 6 (dla matrycy 5×5 kropek; bez odstępów) |
| Grafika i znaki specjalne | grafika o dowolnej długości i wysokości ograniczonej wysokością pisma, dowolnie pozycjonowana – wbudowany edytor grafiki; zestaw predefiniowanych znaków graficznych w postaci fontów o rozmiarach 7, 16 i 25 kropek | |
| Przykładowe matryce znaków | 5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14, 21×15, 25×15 | 5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14, 21×15, 25×15, 32×18 |
| Kody paskowe/matrycowe | 1-wymiarowe (1D): Datalogic, Matrix, 2/5 5 Bars, 2/5 IATA, Interleaved, Code 39, EAN‑8, EAN‑13, EAN‑13 +EAN5, UPC‑A, UPC‑A EBS, UPC‑E, Kod 128, EAN‑128, Kod 128B, ITF8, ITF14 2-wymiarowe (2D): Data Matrix ECC200 kody w standardzie GS1 | |
| Odległość przedmiotu od głowicy | 0 ÷ 30 mm | |
| Wysokość wydruków | 1 ÷ 16 mm | |
| Maksymalna szybkość drukowania | 500 m/min (1 linia tekstu, matryca 5×5, rozdzielczość 15 kr/cm) | |
| Ciągłość pracy | urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę | |
| Wyzwalanie wydruków | czujnik optyczny (fotodetektor) czujnik indukcyjny brak wyzwalania | |
| Taktowanie wydruków | generator wewnętrzny czujnik prędkości obrotowej (shaft-enkoder) | |
| Przykładowe funkcjonalności | podteksty o treści statycznej lub dynamicznej (rejestry specjalne) kreator rejestrów specjalnych szablony daty/czasu pismo „kominowe” | |
| Obsługa zdalna (sieć do 32 urządzeń) | – | aplikacja „my.ebs.ink” |
| Przykładowe opcje sprzętowe | – | przełącznik kodowy (szeregowy, równoległy, RS-232) sygnalizator statusu sterowanie transporterem produkcyjnym obsługa manipulatora resetowanie/bramkowanie zliczania liczników obsługa drugiego fotodetektora |
| iModule® | 4000 godzin pracy / 24 miesiące | |
| Przykładowe typy atramentów | czarny, barwnikowy, na bazie MEK-u | spożywczy, na bazie etanolu zmieniający barwę pod wpływem temperatury |
