Boltmark®II
EBS-6600
PRZEMYSŁOWA DRUKARKA ATRAMENTOWA MAŁEGO PISMA (CIJ)
Boltmark®II EBS-6600 niskobudżetowa drukarka przemysłowa przeznaczona do prostych aplikacji. Niewygórowana cena zakupu, wyjątkowo niski koszt materiałów eksploatacyjnych oraz najniższy pobór energii elektrycznej na rynku drukarek CIJ. W połączeniu z obudową ze stali nierdzewnej INOX 100% i zasilaczem z systemem ACPS®, EBS-6600 zapewnia podstawowe możliwości znakowania na liniach produkcyjnych.
BEZAWARYJNA I ENERGOOSZCZĘDNA DRUKARKA PRZEMYSŁOWA
EBS-6600 to urządzenie o najniższym poborze mocy (19W) na rynku.
SERWIS
- do 5 lat gwarancji na urządzenie,
- Niski koszt przeglądów serwisowych. Przegląd główny drukarki co 3 lata (36 miesięcy) lub co 12 tys. roboczogodzin (w zależności od tego co nastąpi pierwsze),
- Informacja o samodzielnym przeglądzie ( po przeszkoleniu),
EBS lnk-Jet Systems prowadzi serwis gwarancyjny i posprzedażowy wszystkich swoich produktów, na terenie całej Polski
Boltmark® II
Drukarki serii Boltmark®II cechuje mnogość konfiguracji i dodatkowych opcji, m.in.:
- Modyfikacje kabla i głowicy: głowica kątowa 90°, dodatkowa ochrona powłoki kabla,
- Opcja ROBOT – automatyczna zmiana kierunku druku,
- Opcja Alarm/Stop sterowania transporterem produkcyjnym,
- Opcja ECC200, QR Code,
- Interfejs RS-232,
- my.ebs.ink® – zdalne sterowanie i zarządzanie drukarkami,
- ACPS®– zintegrowany system podtrzymania zasilania,
Odpowiednio dobrane rozwiązania przystosują urządzenia do pracy w trudnych warunkach oraz umożliwią trzyzmianową (24 h/7), nieprzerwaną pracę.
Drukarka przemysłowa Małego Pisma, w tym przypadku Boltmark® II EBS-6600, często nazywana jako znakowarka, znakowarka przemysłowa, plujka, CIJ-otka, drukarka małych znaków
Głowice drukujące
1 szt.
Rodzaj atramentów
barwnikowe
Wysokość pisma
od 1 mm do 16 mm
Maks. liczba linii tekstu
5
Maks. prędkość liniowa
500 m/min
Złącza i komunikacja
RS-232, RJ-45, USB
Doprowadzenie powietrza
wbudowany kompresor
NADRUKI WYKONANE Boltmark®II EBS-6600

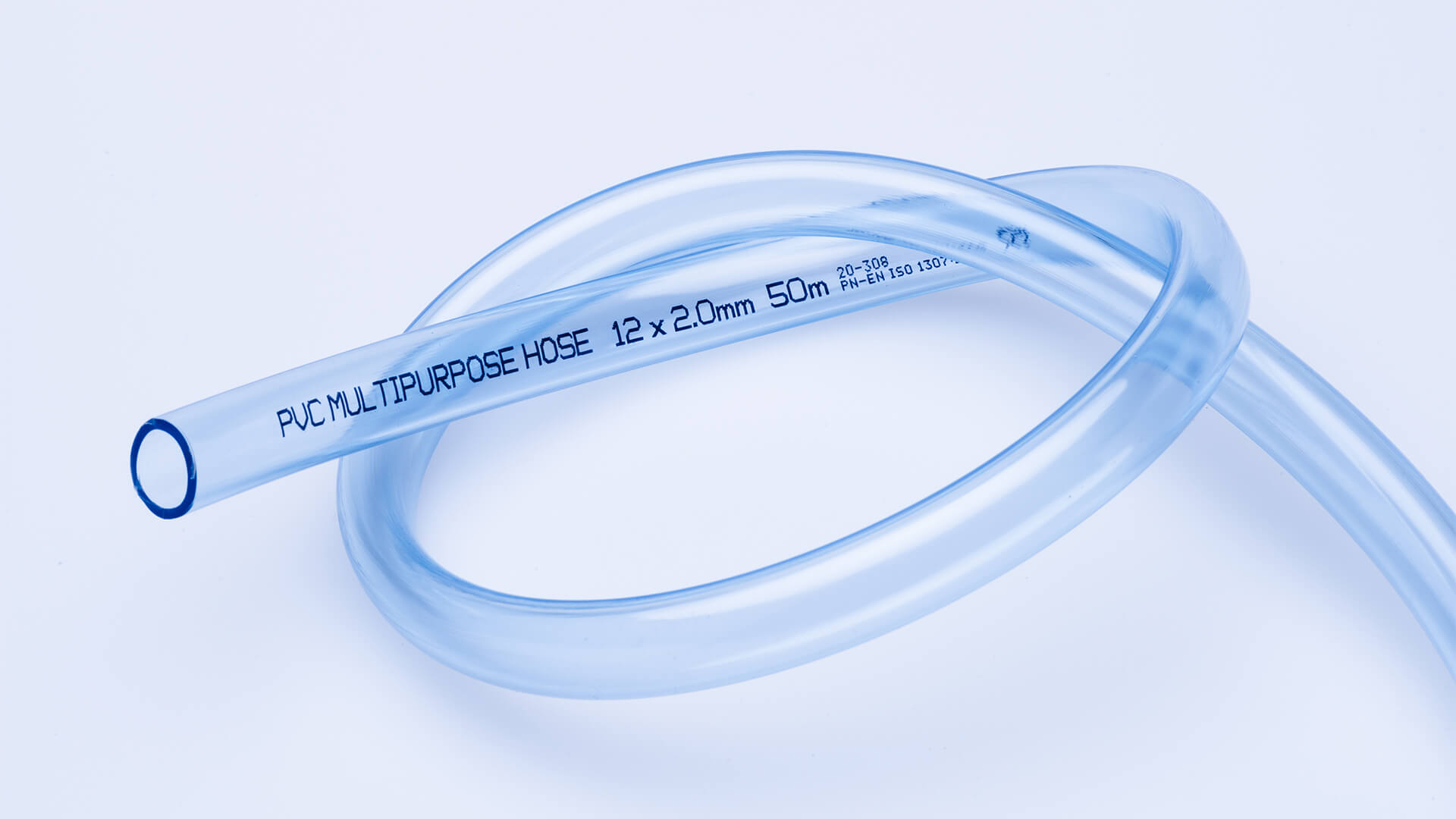

Wydruk oznaczenia i wymiarów na plastikowej otulinie

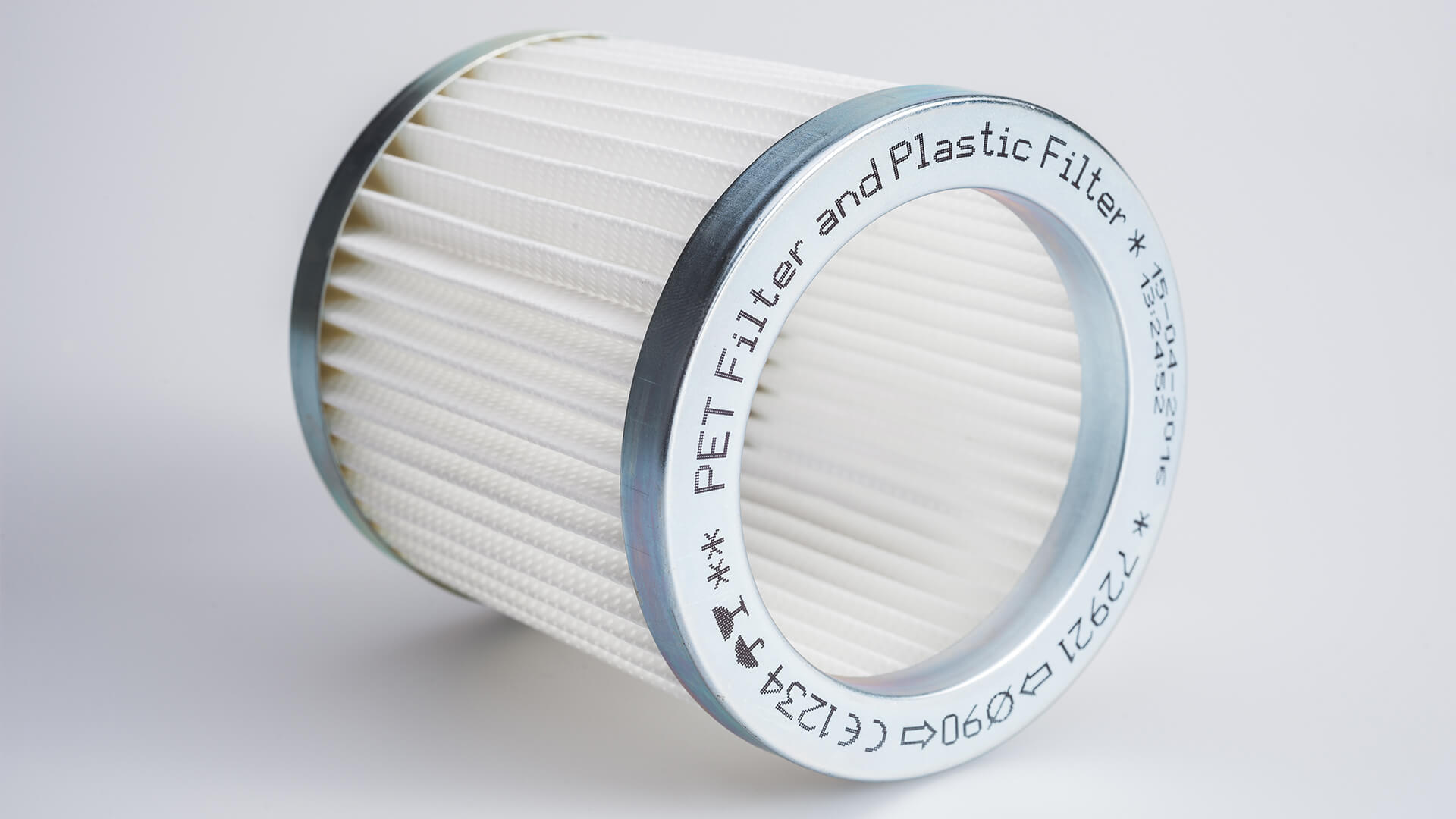

Wydruk po okręgu na filtrze
Nadruk na różnokolorowych butelkach PET

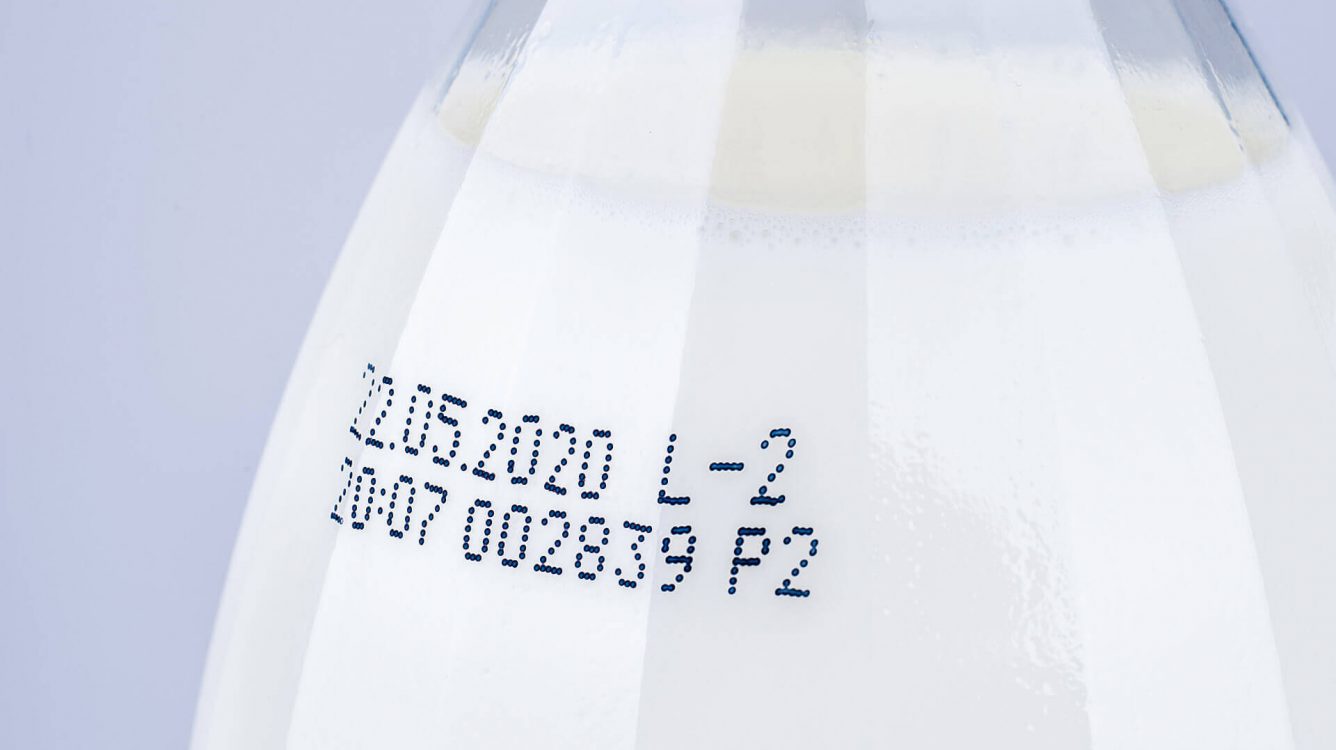

Nadruk czarnym atramentem na butelkach plastikowych

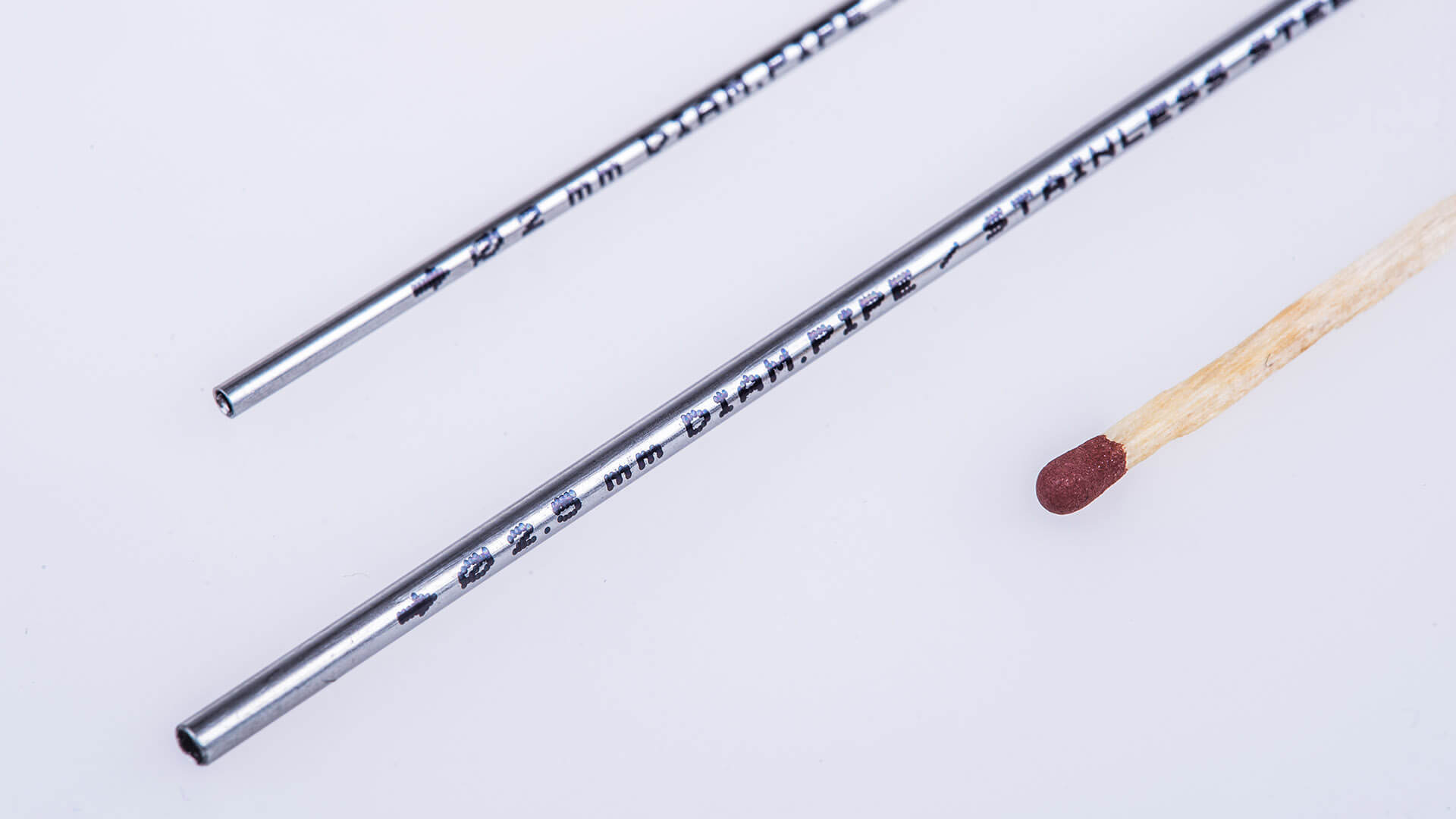

Mikro nadruk czarnym atramentem na metalu

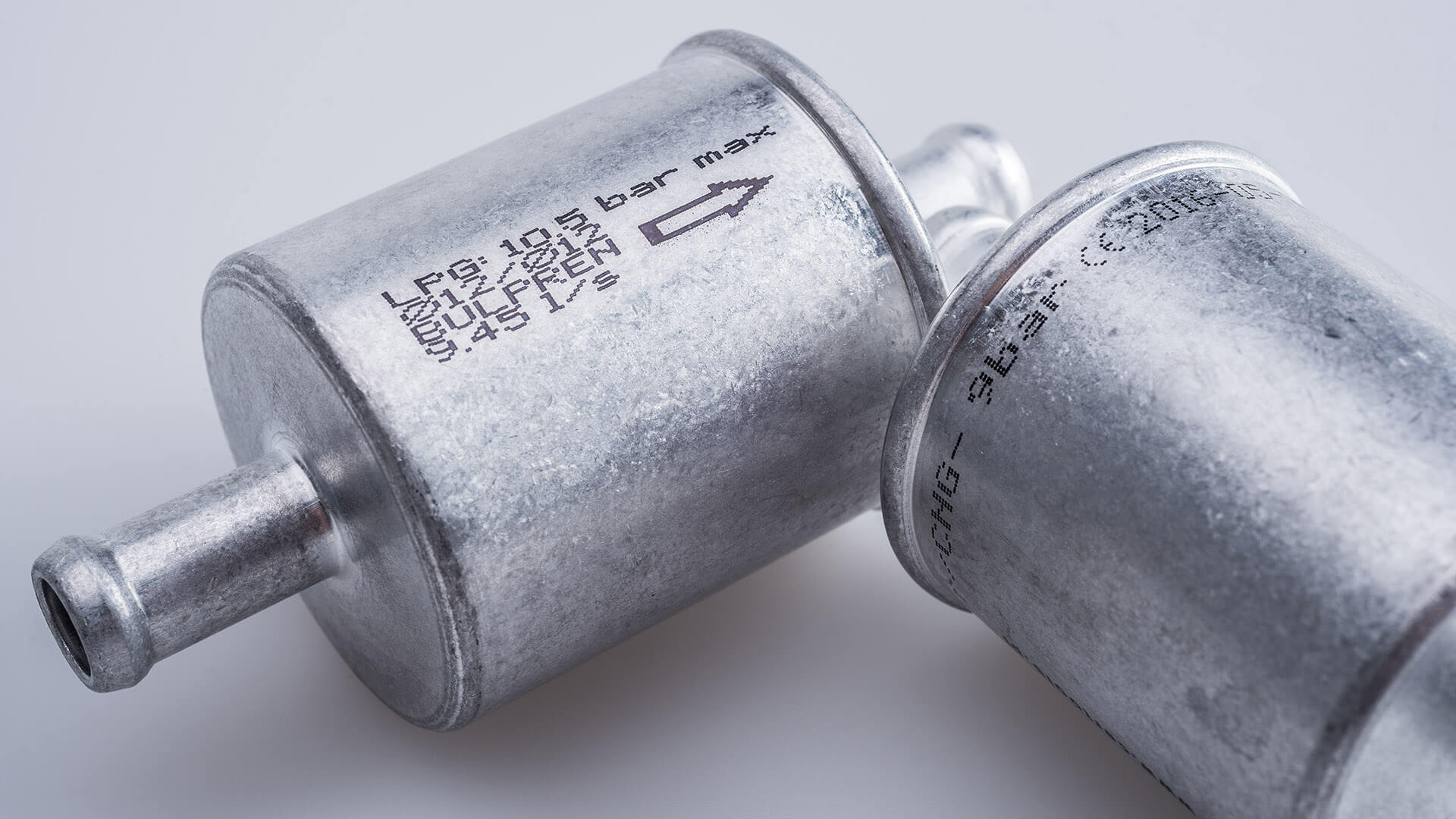

Nadruk na metalowej powierzchni filtrów

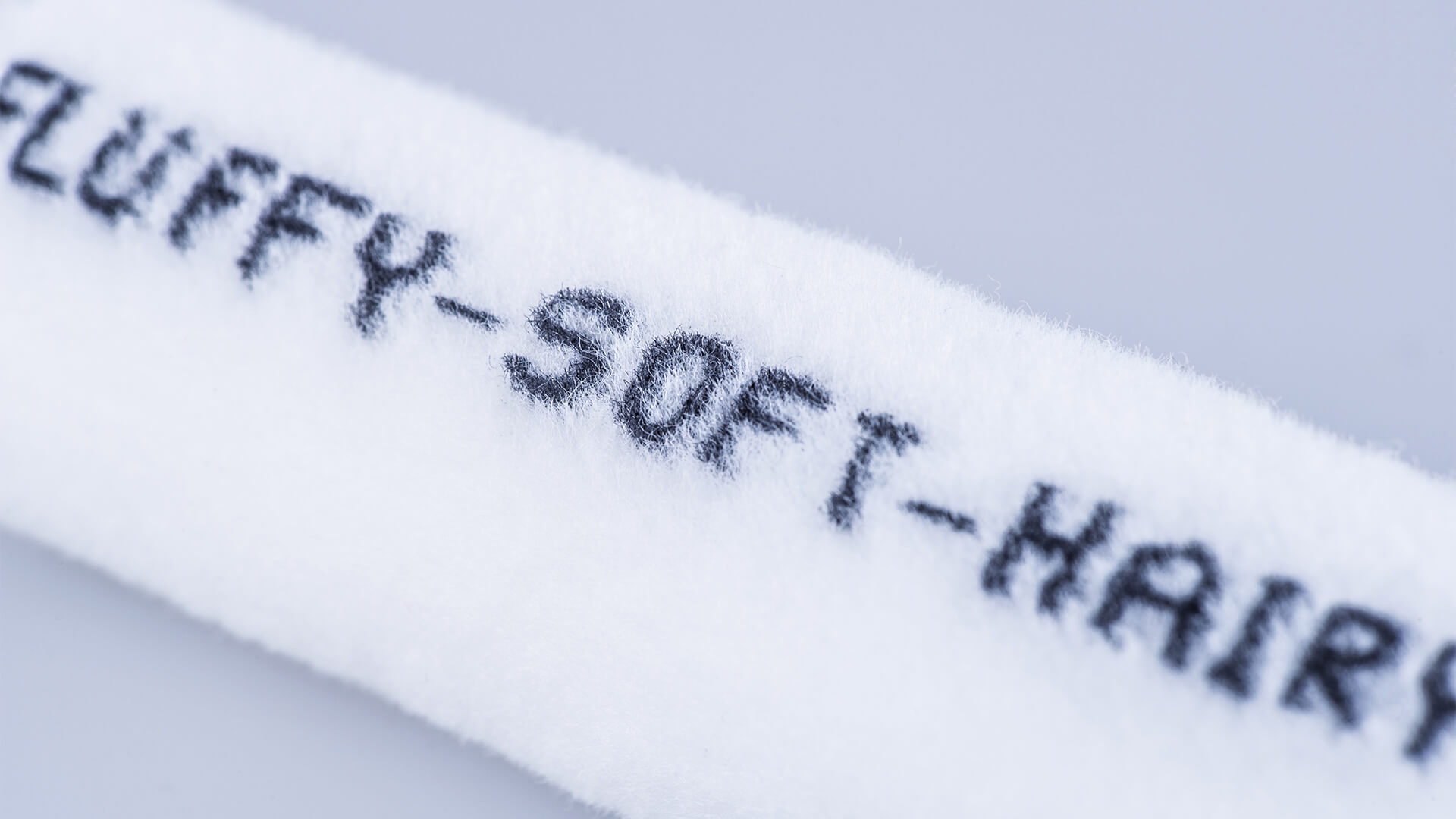

Wydruk na włosiu

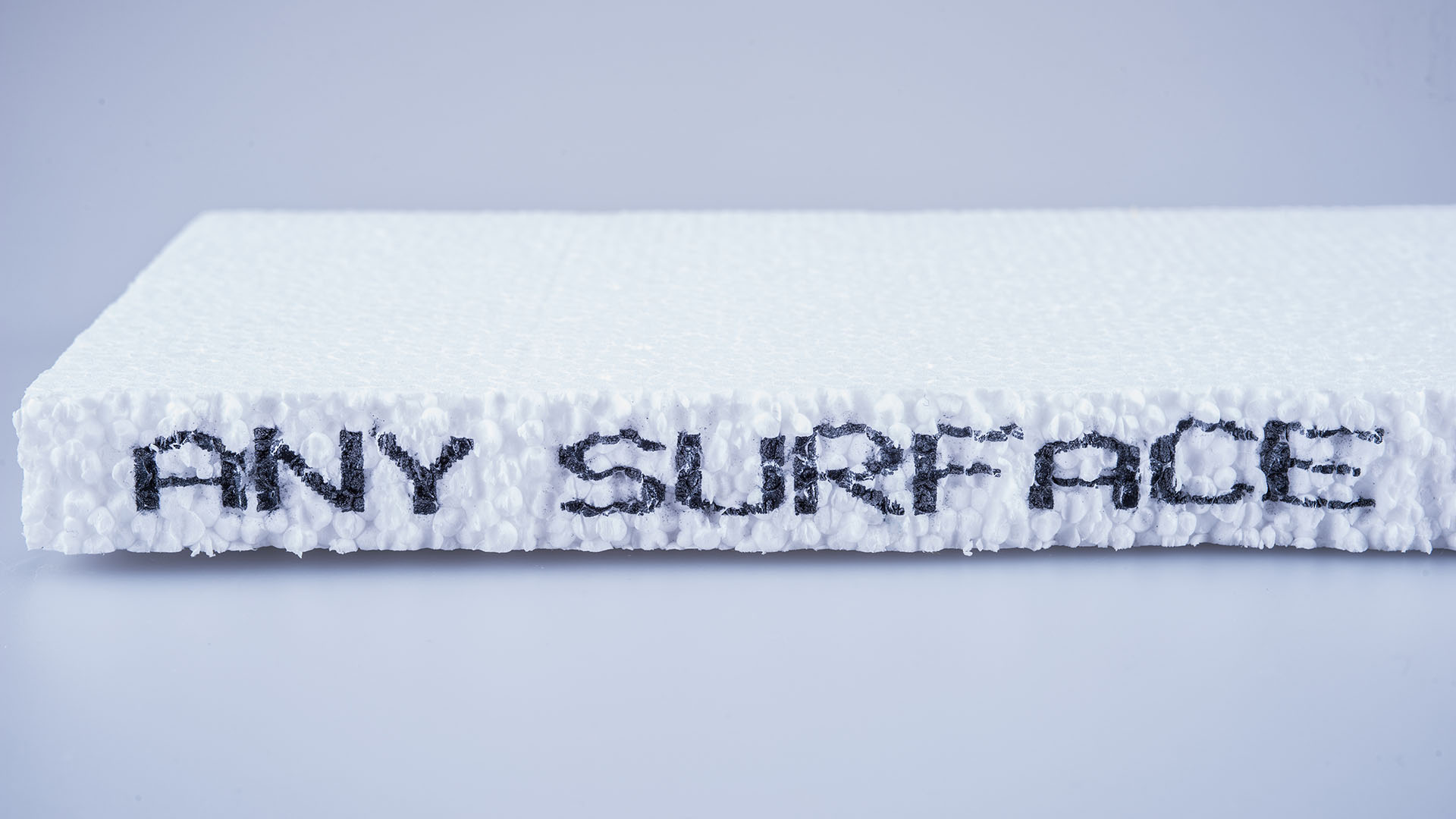

Wydruk na styropianie

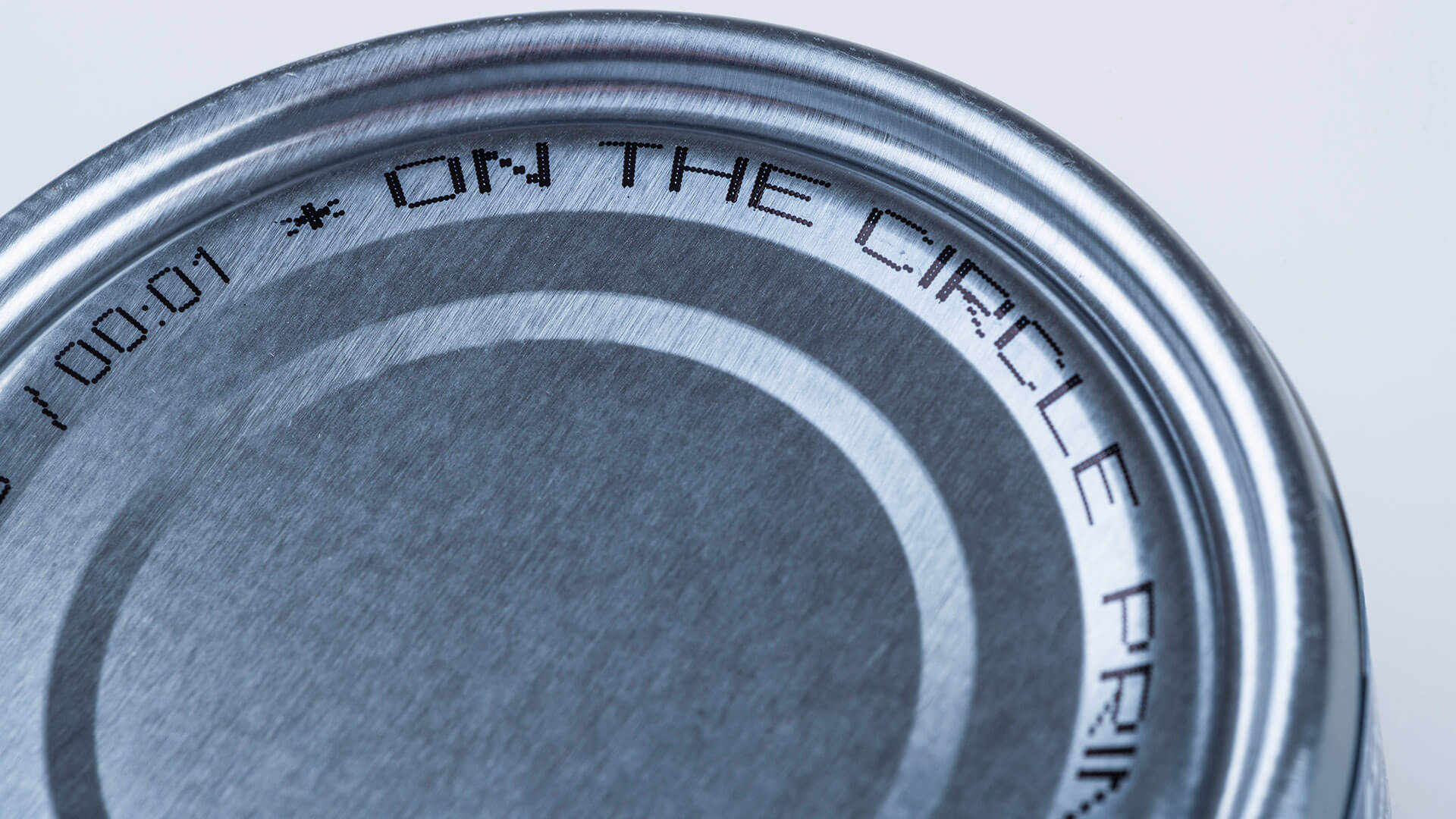

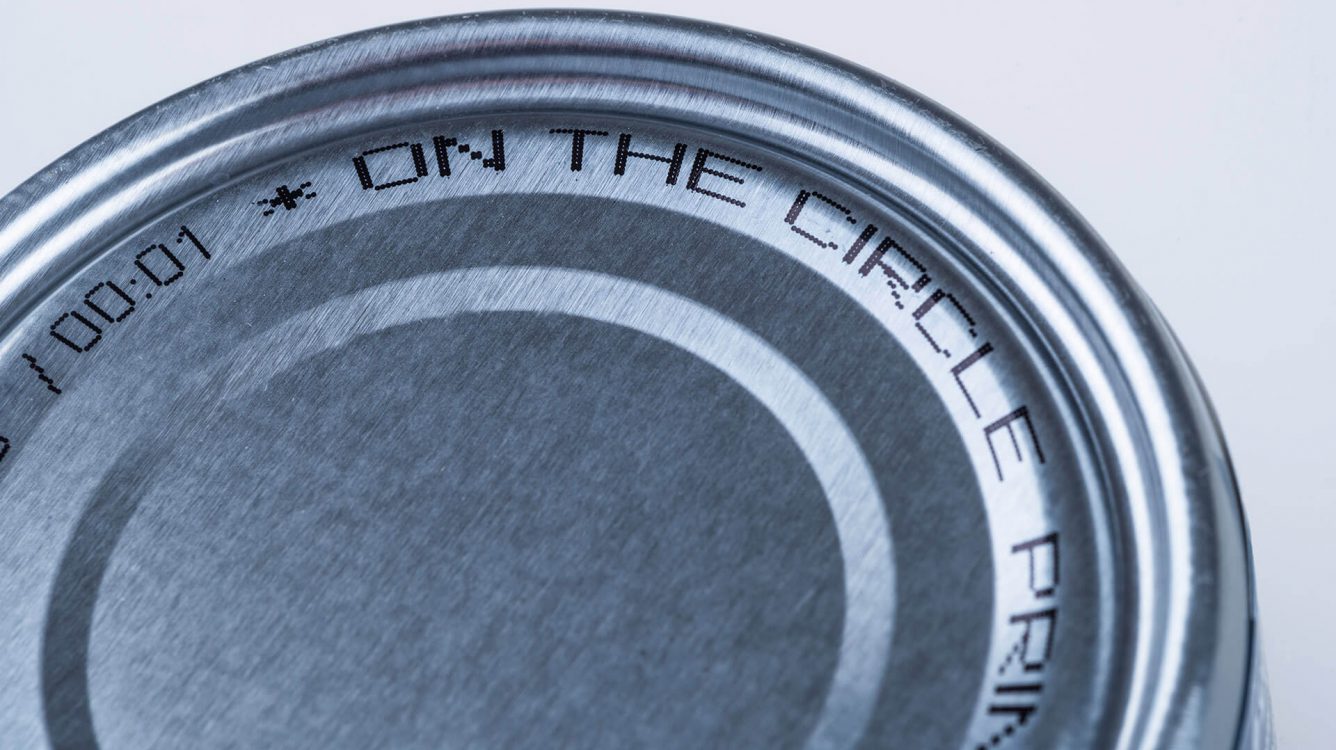

Druk na metalowej powierzchni po okręgu

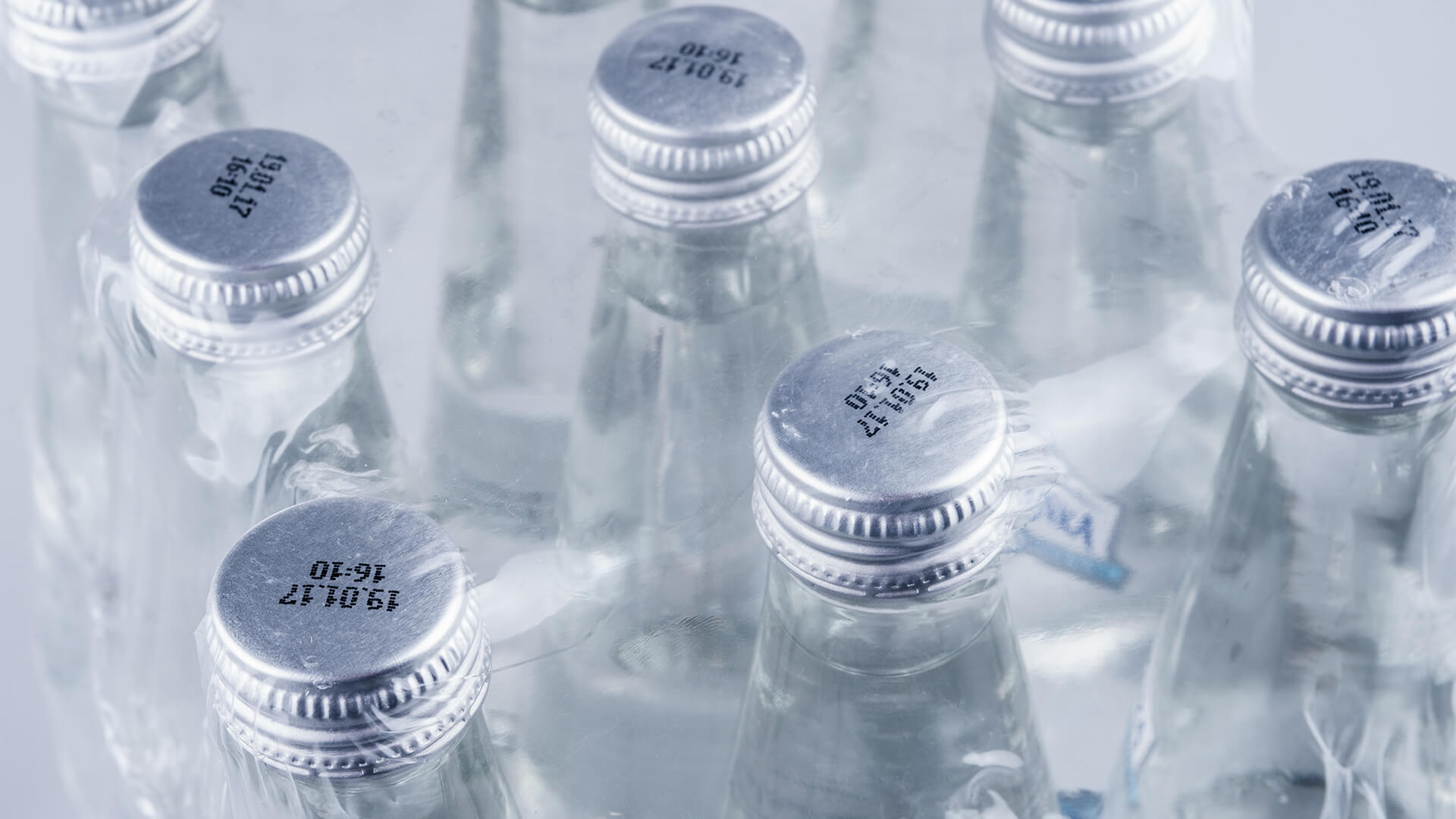

Wydruk dat przydatności produktu do spożycia na kapslach butelek

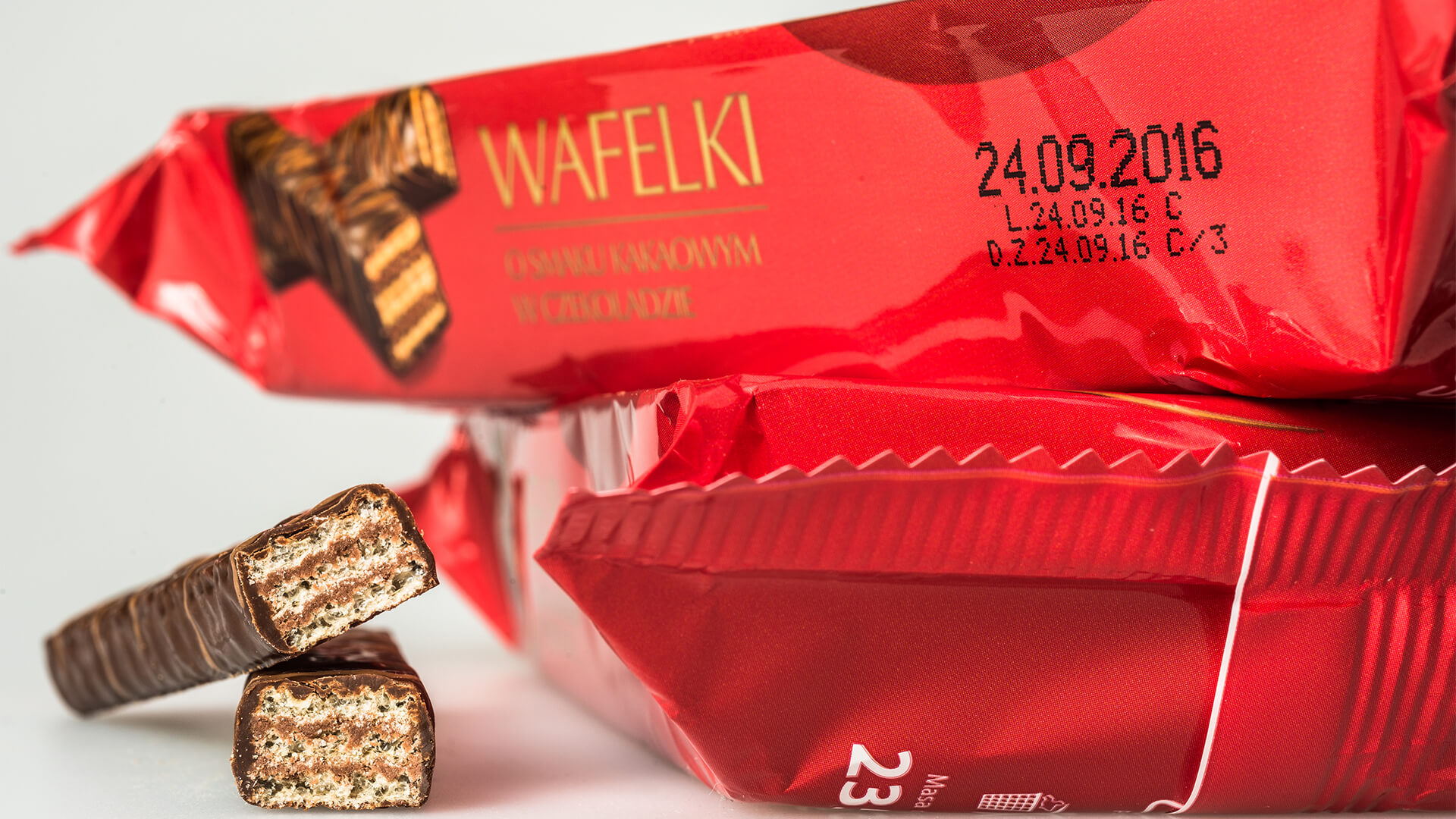

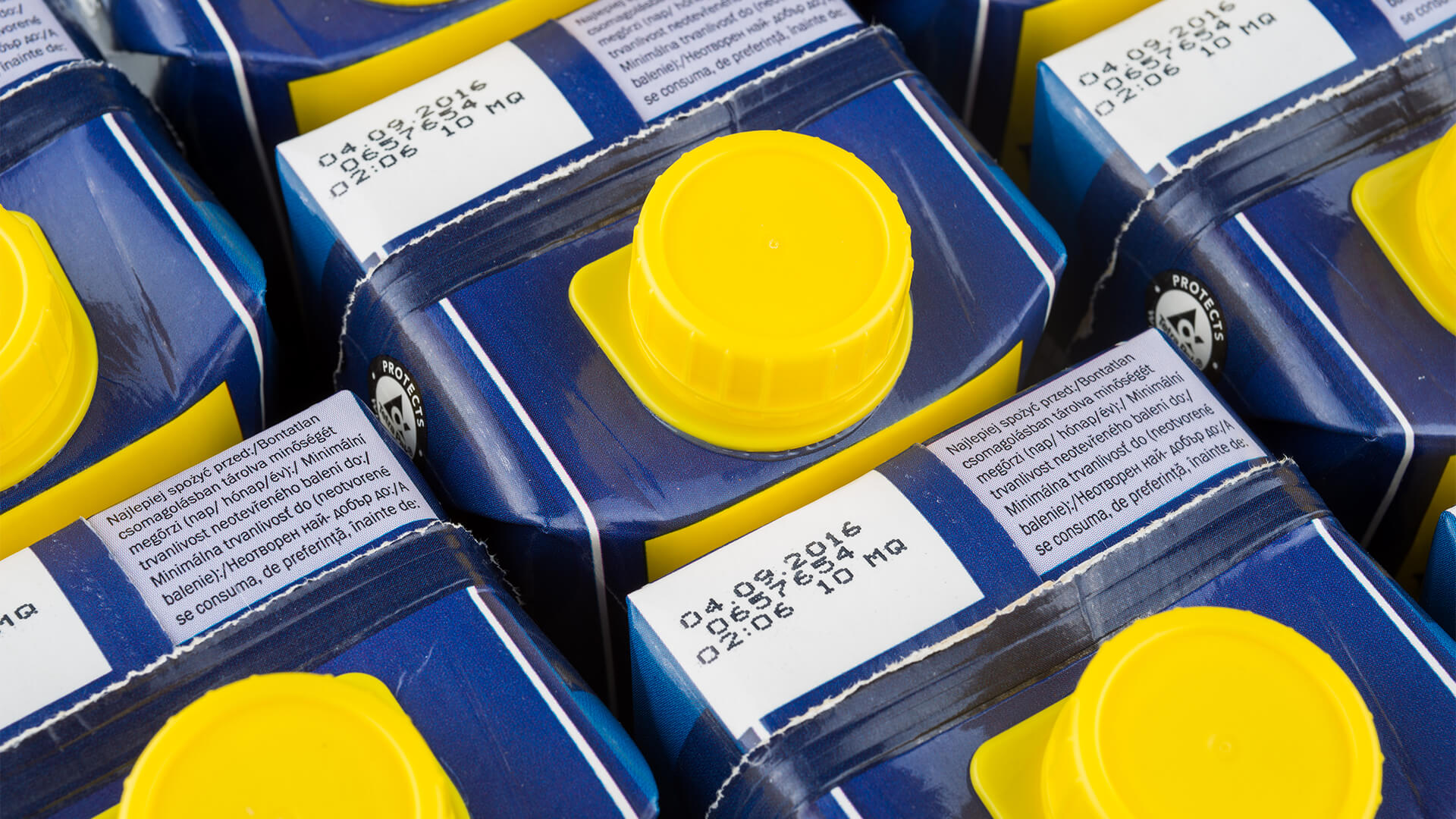

Wydruk daty przydatności produktu do spożycia na plastikowym opakowaniu
Wydruk daty przydatności produktu do spożycia na plastikowym opakowaniu
MATRYCE TEKSTÓW Boltmark®II EBS-6600
Matryca znaków/
Rodzaj nadruku
Rodzaj nadruku
Wygląd rzeczywisty nadruku dla dyszy 60 μm
Prędkość drukowania
5×5
375
5x5_
375
7×4
267
7×5
267
11×7
170
16×10
60
16×14
60
Fast 16×9
94
Dwie linie po 7 kropek
94
Czcionki mieszane
Kod kreskowy
Kod 2D DataMatrix ECC200
Druk kominowy
Różne rodzaje czcionek
Odbicia znaków
Diakrytyczne znaki narodowe
Matrix 2 z 5
2 z 5 z przeplotem
2 z 5 IATA
Code 39
EAN-8
EAN-13
EAN 13 +EAN 5
UPC A
UPC E
Kod 128
GS1-128
ITF14
JĘZYKI INTERFEJSU UŻYTKOWNIKA BOLTMARK®II EBS-6600
angielski GB
angielski US
chiński
czeski
duński
francuski
hiszpański
niderlandzki
niemiecki
polski
portugalski
portugalski-brazylijski
rosyjski
rumuński
słoweński
szwedzki
turecki
wietnamski
włoski
ATRAMENTY Boltmark®II EBS-6600
XI32014
Atrament Czarny 14 B 66/6900 900 ml
Atrament o podwyższonej odporności na ścieranie. Atrament długotrwale permanentny, nawet na powi…
WięcejSugerowane powierzchnie nadruku:
Karton laminowany Metal Papier Tworzywa sztuczne Szkło FoliaWyjątki:
TeflonXI32015
Atrament Czarny/Czerwony TC 15 B 66/6900 900 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji (temperatura 120°C, 0,5h, przegrzana…
WięcejSugerowane powierzchnie nadruku:
MetalWyjątki:
TeflonXI32021
Atrament Czarny/Niebieski TC 21 B 66/6900 900 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji (temperatura 120°C, 0,5h, przegrzana…
WięcejSugerowane powierzchnie nadruku:
MetalWyjątki:
TeflonXI32024
Atrament Czarny 24 B 66/6900 900 ml
Atrament szczególnie polecany dla producentów żywności. Starannie wyselekcjonowane składniki sp…
WięcejSugerowane powierzchnie nadruku:
Szkło Żywność Karton laminowany Metal Opakowania spożywcze Aluminium Folia Tworzywa sztuczneWyjątki:
TeflonAKCESORIA Boltmark®II EBS-6600
Czytaj dalej
SHAFT-ENKODER-CIJ
Shaft-enkodery (czujniki prędkości obrotowej) wykorzystywane są do pomiaru prędkości przesuwu taśmy produkcyjnej, co pozwala na zsynchronizowanie wykonywania wydruków…
ALARM/STOP-CIJ
W przypadku gdy standardowe sposoby informowania użytkownika o statusie urządzenia są niewystarczające, istnieje możliwość zastosowania sygnalizacji rozszerzonej…
ZESTAW MONTAŻOWY
Systemy rurek i uchwytów montażowych dają szerokie możliwości instalacji drukarek, a szczególnie głowicy drukującej na linii produkcyjnej klienta Elementy wchodzące w…
STOJAK
W celu ułatwienia instalacji drukarki w dogodnym miejscu w pobliżu transportera produkcyjnego, istnieje możliwość zastosowania specjalnego stojaka dostępnego…
GŁOWICA KĄTOWA
W przypadku gdy zastosowanie drukarki wyposażonej w standardową głowicę drukującą jest utrudnione lub niemożliwe ze względu na rozmiary głowicy, drukarka może…
Przykłady Rozwiązań
Opakowania jednostkowe
Drukarki EBS od lat są stosowane w oznakowywaniu opakowań przemysłu kosmetycznego, spożywczego, rozlewniczego i wielu innych, na których trzeba nanieść datę…
Przemysł kablowy
Rozwiązania dotyczące nanoszenia nadruków na powłokach kabli, wymagające kontrastowych atramentów i wysokiego krycia kolorem…
Części i podzespoły produkcyjne
Znakowarki EBS mogą być wykorzystywane w oznakowaniu podzespołów w przemyśle elektronicznym, samochodowym, budowlanym…
MATERIAŁY DO POBRANIA / OPROGRAMOWANIE POWIĄZANE Z Boltmark®II EBS-6600
MY.EBS.INK®
my.ebs.ink® jest aplikacją umożliwiającą połączenie drukarek EBS serii Boltmark® i Boltmark® II w sieć i sterowania nimi zdalnie z dowolnego urządzenia przez przeglądarkę internetową.
Pobierz aplikację
Biblioteka
Skorzystaj z naszej biblioteki, w której znajdziesz broszury, materiały instruktażowe oraz inne materiały informacyjne powiązane z produktem.
Przejdź do bibliotekiSZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA Boltmark®II EBS-6600
| SPECYFIKACJA TECHNICZNA | STANDARD | OPCJA |
|---|---|---|
| Materiał obudowy | stal nierdzewna INOX 100% | |
| Wymiary obudowy (wysokość x szerokość x głębokość) | 458 x 300 x 211 mm | |
| Stopień ochrony obudowy | IP55 | IP65 |
| Masa urządzenia (bez butelek z atramentem i rozpuszczalnikiem) | 12,5 kg | |
| Masa butelek | butelka z atramentem: ok. 0,9 kg (900 ml) butelka z rozpuszczalnikiem: ok. 0,9 kg (900 ml) | |
| Pozycja pracy drukarki | pionowa | |
| Długość kabla zasilającego | 2,2 m | |
| Zasilanie | 100 ÷ 240 VAC, 50/60 Hz | |
| Średni pobór mocy | 19 W | |
| System zasilania | standardowy zintegrowany zasilacz wielokanałowy | zintegrowany zasilacz wielokanałowy z systemem zapobiegającym zatykaniu rurek i dyszy ACPS* (*ang. Anti Clogging Power Supply) |
| Zasilanie sprężonym powietrzem | nie jest wymagane | |
| Wymagania klimatyczne | temperatura pracy: +5 ÷ +40°C dla pracy statycznej temperatura pracy: +15 ÷ +40°C dla pracy dynamicznej wilgotność względna: do 90% bez kondensacji | |
| Dopuszczalne narażenia mechaniczne | wibracje: maks. 1 g, maks. 10 Hz udary: maks. 1 g, maks. 2 ms | |
| Interfejsy komunikacyjne | Ethernet (złącze typu RJ45) USB | RS-232 |
| Złącza fotodetektora / shaft-enkodera | złącza do szybkiego podłączania | |
| Liczba głowic drukujących | 1 | |
| Nadmuch w głowicy drukującej | tak | |
| Typy głowic drukujących | prosta | – |
| Wymiary głowicy drukującej | długość: 199 mm średnica: Ø 40 mm | – |
| Długość kabla głowicowego | 3 m | – |
| Typ kabla głowicowego | standardowy | z dodatkową ochroną |
| Minimalny promień gięcia kabla głowicowego | dla kabla standardowego: 75 mm dla praca statycznej 150 mm dla pracy dynamicznej | dla kabla z dodatkową ochroną: 85 mm dla praca statycznej 210 mm dla pracy dynamicznej |
| Pozycja pracy głowicy drukującej | dowolna | |
| Interfejs użytkownika | klawiatura alfanumeryczna, dotykowy wyświetlacz LCD, menu graficzne | |
| Wymiary wyświetlacza LCD | przekątna 5,7″/144,8 mm | |
| Język interfejsu użytkownika | polski, angielski, francuski, niemiecki, rosyjski, chiński, czeski, duński, hiszpański, portugalski, włoski, rumuński, szwedzki, słoweński, turecki, niderlandzki | |
| Typy klawiatur | łacińska | arabska, rosyjska (cyrylica) |
| Maksymalna liczba obiektów w pamięci (teksty i bloki parametrów) | 100 | ok. 1000 lub ok. 2000 |
| Wysokość pisma | 16 kropek | 25 kropek lub 32 kropki |
| Maksymalna liczba linii tekstu | 2 (dla matrycy 7×5 kropek) 3 (dla matrycy 5×5 kropek; bez odstępów) | 4 (dla matrycy 7×5 kropek) 6 (dla matrycy 5×5 kropek; bez odstępów) |
| Grafika i znaki specjalne | grafika o dowolnej długości i wysokości ograniczonej wysokością pisma, dowolnie pozycjonowana – wbudowany edytor grafiki; zestaw predefiniowanych znaków graficznych w postaci fontów o rozmiarach 7, 16 i opcjonalnie 25 kropek | |
| Przykładowe matryce znaków | 5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14 | 5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14, 21×15, 25×15, 32×18 |
| Kody paskowe/matrycowe | 1-wymiarowe (1D): Datalogic, Matrix, 2/5 5 Bars, 2/5 IATA, Interleaved, Code 39, EAN‑8, EAN‑13, EAN‑13 +EAN5, UPC‑A, UPC‑A EBS, UPC‑E, Kod 128, EAN‑128, Kod 128B, ITF8, ITF14 kody w standardzie GS1 | 2-wymiarowe (2D): Data Matrix ECC200 |
| Odległość przedmiotu od głowicy | 0 ÷ 30 mm | |
| Wysokość wydruków | 1 ÷ 16 mm | |
| Maksymalna szybkość drukowania | 500 m/min (1 linia tekstu, matryca 5×5, rozdzielczość 15 kr/cm) | |
| Ciągłość pracy | urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę | |
| Wyzwalanie wydruków | czujnik optyczny (fotodetektor) czujnik indukcyjny brak wyzwalania | |
| Taktowanie wydruków | generator wewnętrzny czujnik prędkości obrotowej (shaft-enkoder) | |
| Przykładowe funkcjonalności | podteksty o treści statycznej lub dynamicznej (rejestry specjalne) kreator rejestrów specjalnych szablony daty/czasu pismo „kominowe” | |
| Obsługa zdalna (sieć do 32 urządzeń) | – | aplikacja „my.ebs.ink” |
| Przykładowe opcje sprzętowe | – | przełącznik kodowy (szeregowy, równoległy, RS-232) sygnalizator statusu sterowanie transporterem produkcyjnym obsługa manipulatora resetowanie/bramkowanie zliczania liczników obsługa drugiego fotodetektora |
| iModule® | 4000 godzin pracy / 24 miesiące | |
| Przykładowe typy atramentów | czarny, barwnikowy, na bazie MEK-u | spożywczy, na bazie etanolu zmieniający barwę pod wpływem temperatury |
