PicAS®

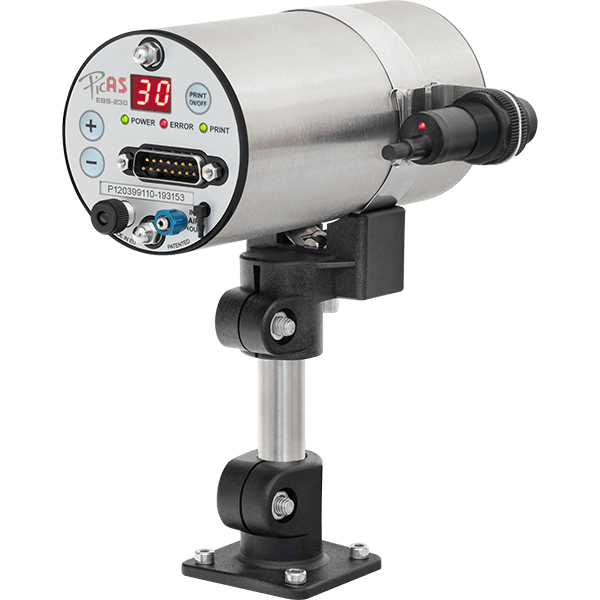

EBS-230
PicAS® EBS-230 to nowoczesna drukarka przemysłowa typu DOD (z ang. Drop‑on‑Demand – Kropla na żądanie), wyposażona we wszystkie niezbędne funkcje. W wyjątkowo małym, wykonanym ze stali nierdzewnej korpusie, ukryte jest wszystko, co potrzebne do perfekcyjnego druku: głowica drukująca, kompresor z filtrem powietrza, filtr atramentu, panel sterujący, układy elektroniczne z jednostką sterującą (CPU) oraz pamięć.
Drukarka zasilana tylko z sieci elektrycznej. Nie wymaga sprężonego powietrza. Wystarczy ją podłączyć do zasilania, a po chwili będzie gotowa do pracy. 2-wierszowe drukowanie nigdy nie było tak proste.
W ZESTAWIE
- Drukarka EBS-230
- Pusty spryskiwacz na zmywacz
- Rozdzielacz okablowania R230 wraz z kablem zasilającym
- Płyta CD z programem sterującym i instrukcją użytkownika
- System atramentowy na butelkę 1l
- Prosty statyw (mocowanie do transportera)
- Dedykowany adapter USB do PC
KOSZTY ZAKUPU I EKSPLOATACJI
Najniższy koszt wydruku w swojej klasie drukarek
(aż do 0,04 µl/punkt ≈ 25 000 000 punktów/litr ≈ 2 000 000 znaków @ font 7×5/1l)
KOMPAKTOWE WYMIARY I ŁATWA INSTALACJA
- Drukarka zasilana tylko z sieci elektrycznej,
- Nie wymaga sprężonego powietrza,
- Wystarczy ją podłączyć do zasilania a po kilku chwilach będzie gotowa do pracy,
STOPIEŃ OCHRONY OBUDOWY
IP54 w standardzie – obudowa w pełni pyło- i wodoodporne.
Wysokość wydruków
6 ÷ 12,8 mm z głowicą 7D / 6 ÷ 29 mm z głowicą 16D regulacja wysokości pisma drukarki następuje przez jej skręcenie
Maks. prędkość liniowa
600 pionowych rządków/sek. do ok. 120 m/min
Złącza i komunikacja
USB, RS-232, Bluetooth®
Maks. liczba linii tekstu
2 (głowicą 16-dyszową)
Znaki specjalne
narodowe znaki diakrytyczne, graficzne znaki informacyjne, ostrzegawcze, transportowe
Rejestry specjalne (dane zmienne)
data i czas, termin przydatności, licznik rosnący, licznik malejący, dane z urządzeń zewnętrznych
Doprowadzenie powietrza
wbudowany kompresor
Norma IP54 pyło- i wodoodporności od przewodu zasilania po ekran dotykowy
Konstrukcja umożliwiająca drukowanie w dowolnej pozycji
Pamięć na 30 zdefiniowanych projektów – każdy do 1300 znaków długości
Oszczędność aż do 60% atramentu w tej klasie drukarek dzięki specjalnej konstrukcji dysz
Odpowiednia do drukowania na niemal każdym rodzaju powierzchni
Transmisja danych w czasie rzeczywistym przez RS-232 oraz aplikacja dla Windows
Konstrukcja ze stali nierdzewnej
1 litr atramentu na niespotykaną liczbę wydruków
NADRUKI WYKONANE PicAs® EBS-230

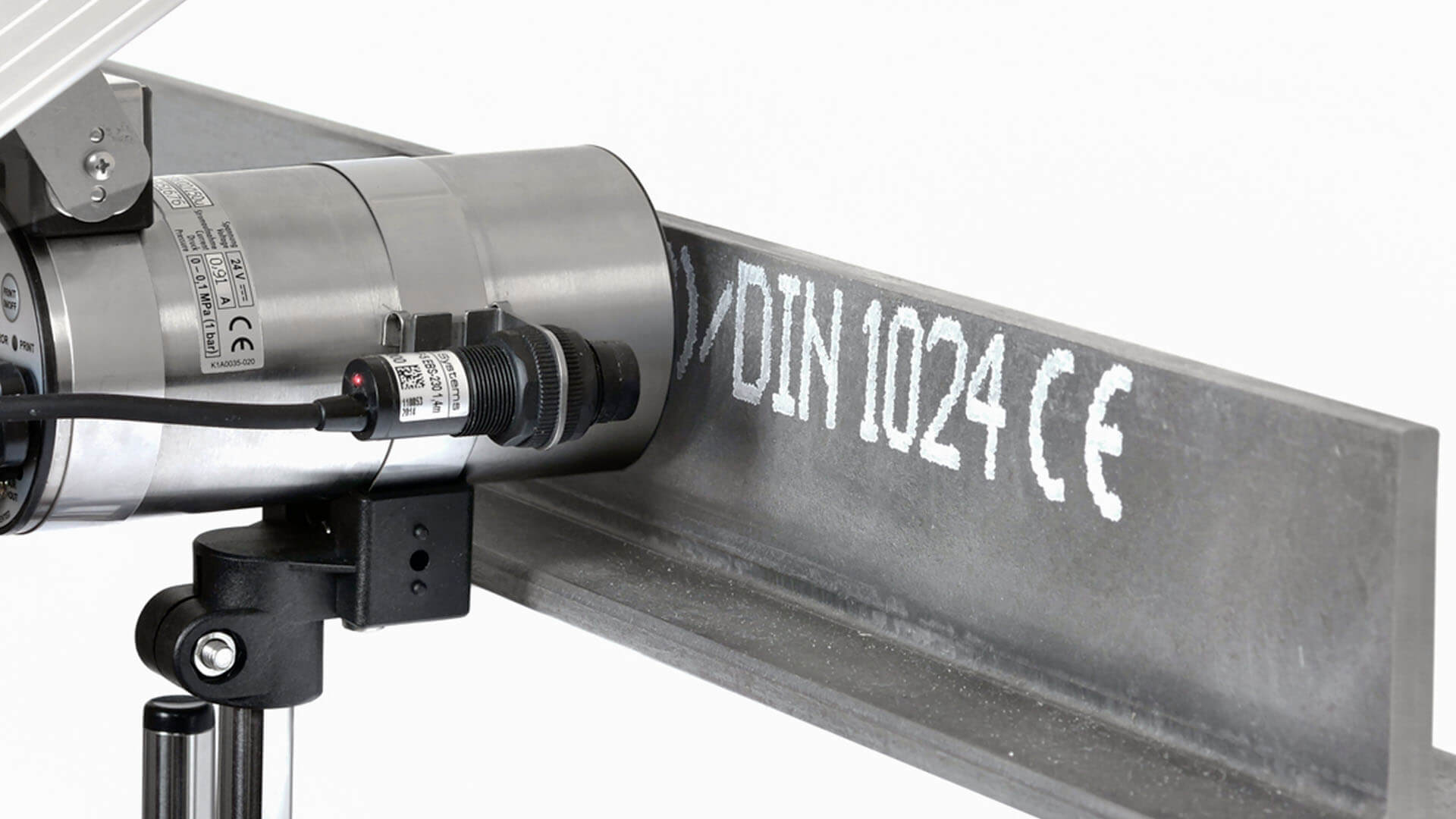

Wydruk białym atramentem na stalowej części

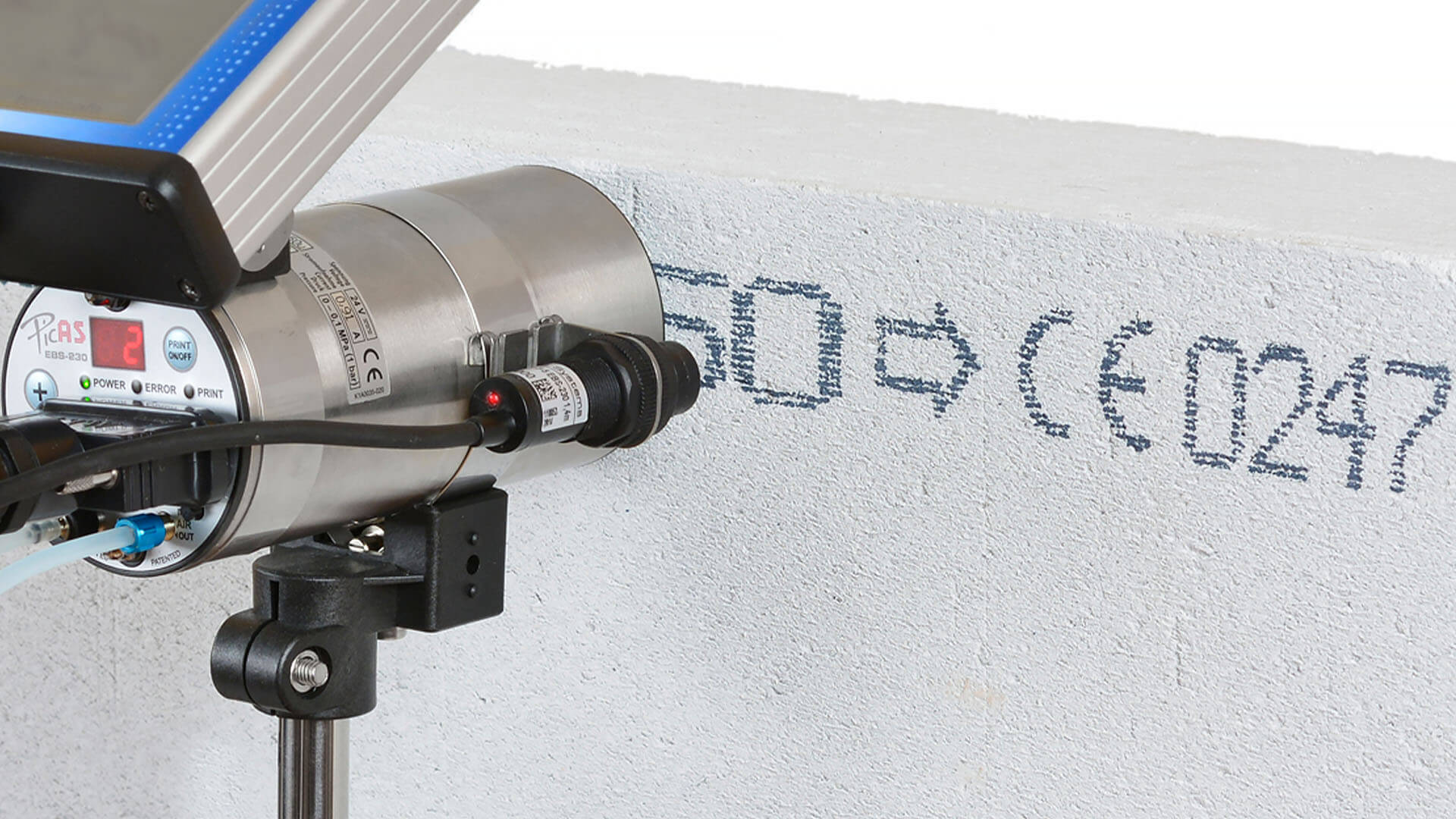

Kontrastowy i czytelny wydruk na powierzchni porowatej białej cegły
Wydruk na skrzynce z jabłkami Niewielkie czytelne wydruki na drewnianych elementach PicAs®II EBS-230 )

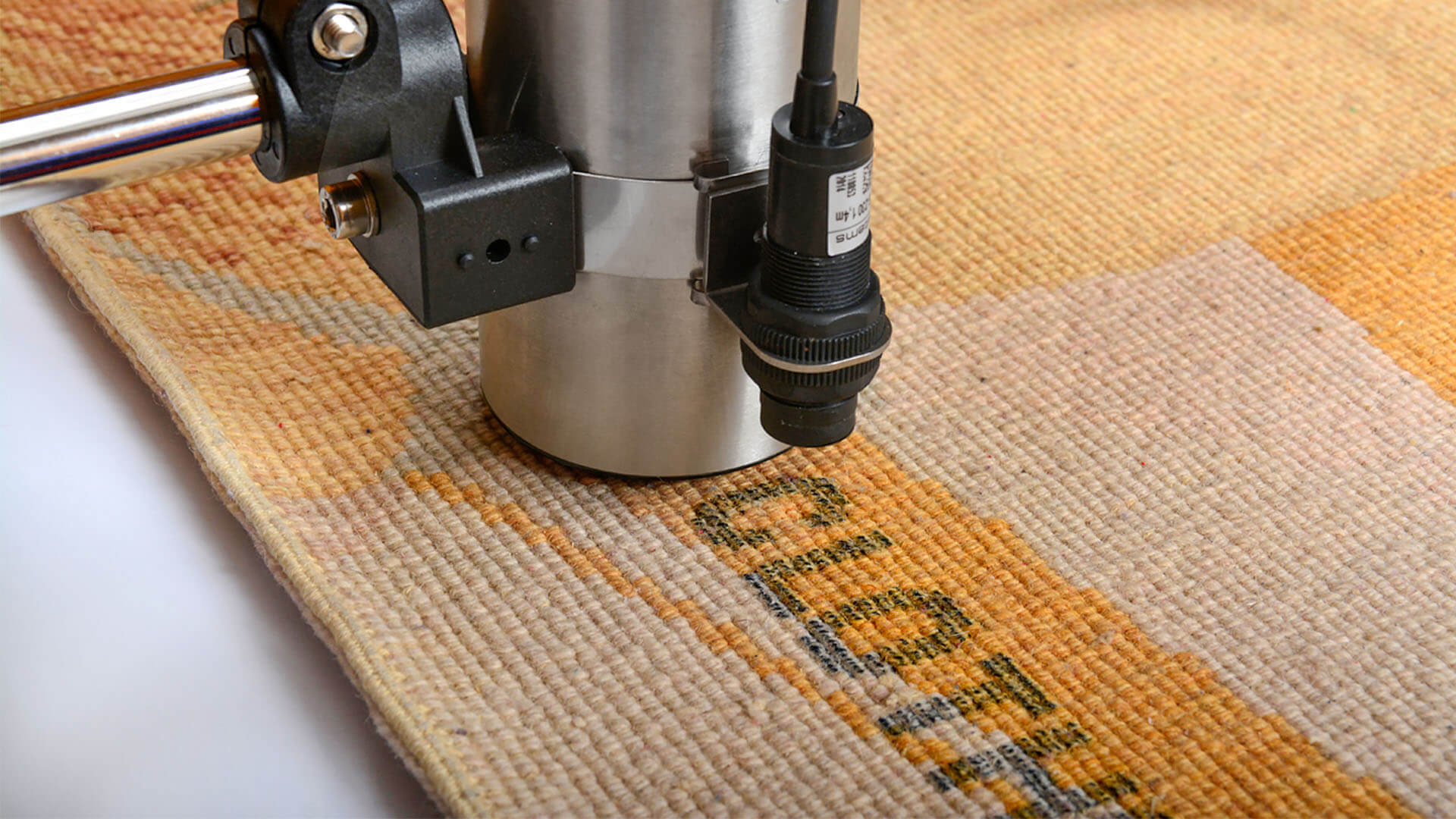

Nadruk na skomplikowanej powierzchni wykładziny dywanowej

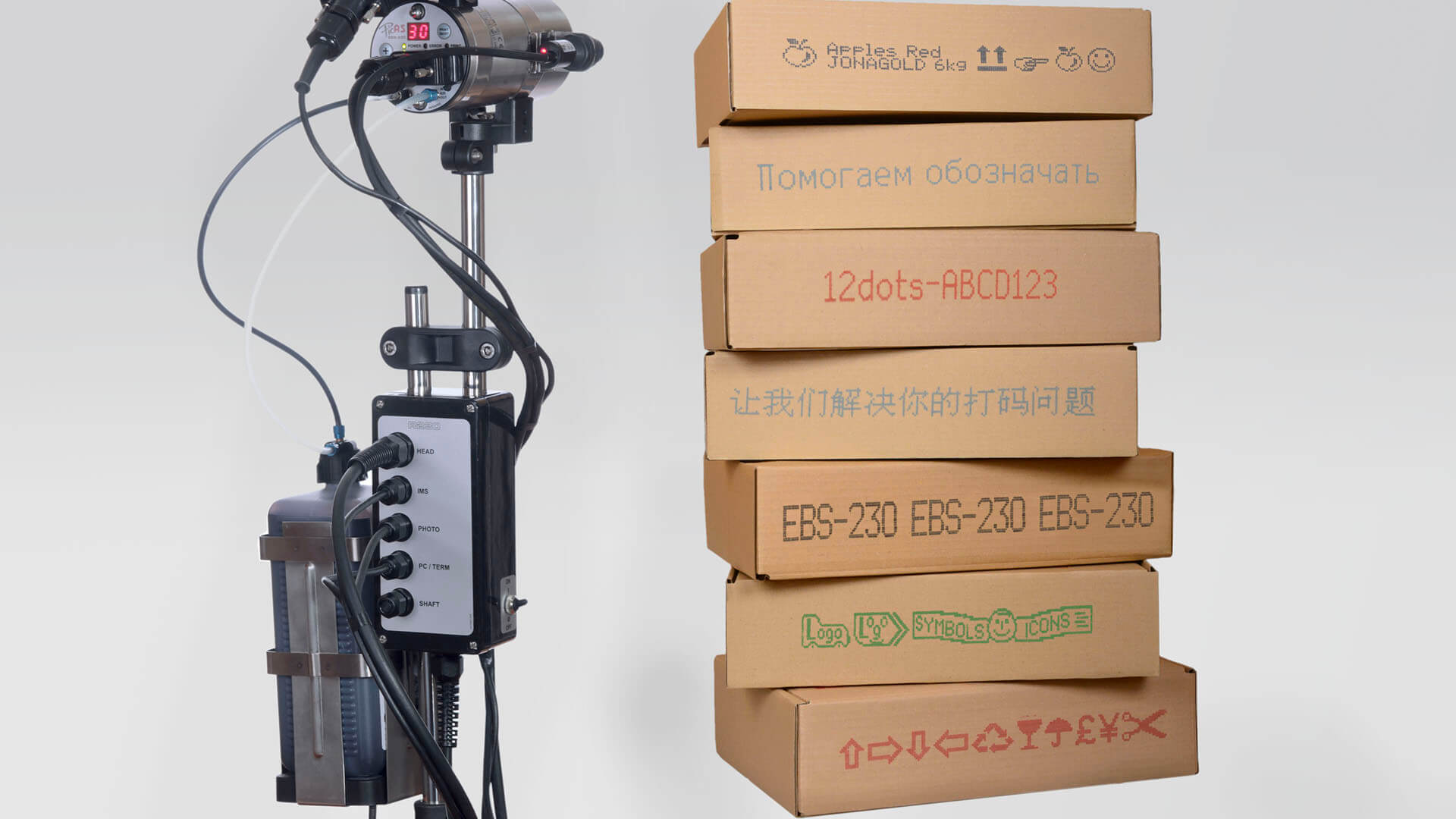

Różnokolorowe i wieloznakowe wydruki na kartonach
ATRAMENTY PicAs® EBS-230
T110001
Regulator lepkości SM-410 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT110002
Zmywacz do głowicy S 1000 ml
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT110003
Zmywacz do głowicy SM-400 1000 ml
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT110011
Zmywacz do głowicy B 1000 ml
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT110012
Zmywacz do głowicy A 1000 ml
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT110013
Zmywacz do głowicy S 01 1000 ml
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT110017
Zmywacz do głowicy B 17 1000 ml
Przeznaczony do czyszczenia zarówno głowicy jak i obudowy drukarki. Usuwa wszelkie pozostałości …
WięcejT210001
Regulator lepkości SM-611 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210003
Regulator lepkości SM-401 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210005
Regulator lepkości SM-403 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210004
Regulator lepkości S 04 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210006
Regulator lepkości SM-616 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210009
Regulator lepkości SM-406 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210014
Regulator lepkości SM-414 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT210613
Regulator lepkości SM-613 1000 ml
Pozwala utrzymać prawidłową konsystencję i właściwości atramentu w systemie atramentowym druk…
WięcejT220002
Atrament Czerwony 02 B 230/1500 1000 ml
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy oraz do …
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tkaniny
Tektura
PCV
T220003
Atrament Czarny 03 E 230/1500 1000 ml
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
T220004
Atrament Niebieski 04 E 230/1500 1000 ml
Atrament do opisu podłoży nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Wyjątki:
Teflon
T220016
Atrament Czarny 16 E 230/1500 1000 ml
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220018
Atrament Czarny 18 B 230/1500 1000 ml
Atrament do opisu podłoży nasiąkliwych i nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220029
Atrament Czarny 29 B 230/1500 1000 ml
Atrament szybkoschnący do opisu powierzchni nienasiąkliwych i nasiąkliwych. Szczególne zastosowa…
WięcejSugerowane powierzchnie nadruku:
Papier
Tektura
Tkaniny
Beton
Drewno
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
T220028
Atrament Czarny 28 A 230/1500 1000 ml
Atrament szybkoschnÄ…cy na bazie acetonu. Przeznaczony do opisu powierzchni nienasiÄ…kliwych i nasiÄ…
WięcejSugerowane powierzchnie nadruku:
Papier
Tektura
Tkaniny
Beton
Drewno
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
T220027
Atrament Czarny 27 W 230/1500 1000 ml
Atrament na bazie wody przeznaczony do opisu podłoży nasiąkliwych. Specyficzne zastosowanie: opis…
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
T220021
Atrament Brązowy 21 E 230/1500 1000 ml
Atrament przeznaczony do bezpośredniego kontaktu z żywnością. Służy do znakowania jadalnych po…
WięcejSugerowane powierzchnie nadruku:
Żywność
Opakowania spożywcze
T220019
Atrament Czarny 19 B 230/1500 1000 ml
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Tworzywa sztuczne
Szkło
Wyjątki:
Teflon
T220031
Atrament Niebieski 31 B 230/1500 1000 ml
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Szczególne zastosowanie: opis pr…
WięcejSugerowane powierzchnie nadruku:
Papier
Karton laminowany
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T220040
Atrament Czarny 40 A 230/1500 1000 ml
Atrament szybkoschnący przeznaczony do opisu powierzchni nienasiąkliwych. …
WięcejSugerowane powierzchnie nadruku:
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T220041
Atrament Czerwony 41 E 230/1500 1000 ml
Atrament do opisu powierzchni nasiąkliwych charakteryzujących się dużą absorpcją cieczy….
WięcejSugerowane powierzchnie nadruku:
Papier
Beton
Drewno
Tektura
Tkaniny
T220225
Atrament Czerwony 25 E 230/1500 5 L
Atrament przeznaczony do opisu podłoży nasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
T220226
Atrament Niebieski 26 E 230/1500 5 l
Atrament przeznaczony do opisu podłoży nasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
T230001
Atrament Czarny 01 B 60/61/6200 1000 ml
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T230016
Atrament Czarny 16 B 60/61/6200 1000 ml
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T230018
Atrament Czerwony 18 E 60/61/6200 1000 ml
Atrament do opisu podłoży nasiąkliwych, a w szczególności skorupek jaj….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Karton laminowany
T230015
Atrament Czarny 15 B 60/61/6200 1000 ml
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T230006
Atrament Czarny 06 B 60/61/6200 1000 ml
Atrament do opisu powierzchni opakowań zwrotnych zmywanych ługiem sodowym….
WięcejSugerowane powierzchnie nadruku:
Metal
Szkło
Tworzywa sztuczne
T230008
Atrament Czarny 08 B 60/61/6200 1000 ml
Atrament do opisu powierzchni opakowań zwrotnych zmywanych ługiem sodowym….
WięcejSugerowane powierzchnie nadruku:
Metal
Szkło
Tworzywa sztuczne
T230027
Atrament Czarny 27 B 60/61/6200 1000 ml
Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych. Szczególne zastosowanie: do opisó…
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T230032
Atrament Czarny 32 B 60/61/6200 1000 ml
Atrament zgodny z wytycznymi EuPIA. Atrament do opisu podłoży nasiąkliwych oraz nienasiąkliwych….
WięcejSugerowane powierzchnie nadruku:
Drewno
Papier
Tektura
Tkaniny
Beton
Metal
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T230042
Atrament Czarny/Niebieski TC 42 B 60/61/6200 1000 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji (temperatura 120°, 0,5h, przegrzana …
WięcejSugerowane powierzchnie nadruku:
Metal
T230043
Atrament Czarny 43 B 60/61/6200 1000 ml
Atrament o podwyższonej odporności na ścieranie, przeznaczony do opisu powierzchni nienasiąkliwy…
WięcejSugerowane powierzchnie nadruku:
Metal
Folia
Szkło
Tworzywa sztuczne
Wyjątki:
Teflon
T230044
Atrament Czarny/Czerwony TC 44 B 60/61/6200 1000 ml
Atrament do opisu opakowań poddawanych procesowi sterylizacji (temperatura 120°, 0,5h, przegrzana …
WięcejSugerowane powierzchnie nadruku:
Metal
T230050
Atrament Czarny 50 B 60/61/6200 1000 ml
Atrament do opisu powierzchni nasiąkliwych oraz nienasiąkliwych. Wykazuje się zwiększoną adhezj…
WięcejSugerowane powierzchnie nadruku:
Metal
Folia
Szkło
Tworzywa sztuczne
Drewno
Karton laminowany
Papier
Wyjątki:
Teflon
AKCESORIA
ALARM/STOP-DOD
W przypadku gdy standardowe sposoby informowania użytkownika o statusie urządzenia są niewystarczające, istnieje możliwość zastosowania sygnalizacji rozszerzonej…
SHAFT-ENKODER DOD
Shaft-enkodery (czujniki prędkości obrotowej) wykorzystywane są do pomiaru prędkości przesuwu taśmy produkcyjnej, co pozwala na zsynchronizowanie wykonywania…
Przykłady Rozwiązań
Opakowania zbiorcze
Czyli kartony, skrzynie drewniane, big bagi, pianki i styropiany zabezpieczające, a także folia stretch okalająca…
Znakowanie drewna i powierzchni drewnopodobnych
Zastosowanie technologii Ink-Jet w znakowaniu drewna i powierzchni drewnopodobnych za pomocą przemysłowych drukarek atramentowych przynosi szereg korzyści w procesach…
MATERIAŁY DO POBRANIA / OPROGRAMOWANIE POWIĄZANE Z PicAs® EBS-230
Biblioteka
Skorzystaj z naszej biblioteki, w której znajdziesz broszury, materiały instruktażowe oraz inne materiały informacyjne powiązane z produktem.
Przejdź do biblioteki
Oprogramowanie dla EBS-230
Aplikacja do obsługi drukarek PicAs® EBS-230 i EBS-230T.
Pobierz aplikacjęSZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
| SPECYFIKACJA TECHNICZNA | EBS-230/7 | EBS-230/7 T | EBS-230/16 | EBS-230/16 T |
|---|---|---|---|---|
| Materiał obudowy | stal nierdzewna INOX 100% | |||
| Wymiary drukarki z przyłączami (długość x średnica) | 250 x Ø 70 mm | |||
| Wymiary rozdzielacza okablowania R230 (wysokość x szerokość x głębokość) | 250 x 80 x 160 mm | |||
| Masa drukarki wraz z rozdzielaczem okablowania R230 | ok. 1600 g (bez butelki z atramentem) | |||
| Stopień ochrony obudowy drukarki | IP54 | |||
| Liczba głowic drukujących | 1 | |||
| Liczba dysz (kropek), czyli maks. liczba kropek w rządku pionowym | 7 | 16 | ||
| Średnica dysz | 150 µm | |||
| Odstęp między kropkami w pionie | 1,8 mm | |||
| Wysokość pisma | 5 do 7 punktów drukujących (kropek) | 5 do 16 punktów drukujących (kropek) | ||
| Wielkość znaków (matryce) | 5×5, 7×5 + „pismo kominowe” | 5×5, 7×5, 12×7, 16×10 + „pismo kominowe” | ||
| Wysokość wydruków | 6 ÷ 12,8 mm | 6 ÷ 29 mm | ||
| Regulacja wysokości pisma | przez skręcenie głowicy | |||
| Maksymalna szybkość drukowania | 120 m/min – dla: Rozdzielczość = 27 kropek/dm 60 m/min – dla: Rozdzielczość = 55 kropek/dm dla parametru Intensywność = 100 | |||
| Odległość przedmiotu od głowicy | 2 ÷ 20 mm | |||
| Pozycja drukarki w czasie pracy | dowolna | |||
| Ciągłość pracy | urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę | |||
| Wyzwalanie drukowania | czujnik optyczny (fotodetektor) – w zestawie | |||
| Taktowanie wydruków | generator wewnętrzny zewnętrzny czujnik prędkości obrotowej (shaft-enkoder) | |||
| Zasilanie sprężonym powietrzem | nie jest wymagane | |||
| Ciśnienie robocze (w butelce z atramentem) | 0,02 ÷ 0,05 MPa nie więcej niż 0,1 MPa, (0,2 ÷ 0,5 bar nie więcej niż 1 bar) | |||
| Liczba jednocześnie przechowywanych tekstów i kompletu parametrów drukowania w pamięci drukarki | maks. 30 | |||
| Maksymalna liczba znaków w tekście | 1300 | |||
| Znaki specjalne | narodowe znaki diakrytyczne, graficzne znaki informacyjne, ostrzegawcze, transportowe (zbiór znaków zdefiniowanych przez producenta) | |||
| Tworzenie (i przesyłanie tekstów) | dedykowane oprogramowanie na komputer PC (USB, RS-232, Bluetooth) | dedykowane oprogramowanie na komputer PC (USB, RS-232, Bluetooth) | dedykowane oprogramowanie na komputer PC (USB, RS-232, Bluetooth) | dedykowane oprogramowanie na komputer PC (USB, RS-232, Bluetooth) |
| Rejestry specjalne | data i czas w dowolnym formacie, w tym data przydatności do użycia, licznik rosnący, licznik malejący | |||
| Wymagania klimatyczne | temperatura otoczenia: standardowo +5°C ÷ +40°C wilgotność względna: do 95% bez kondensacji | |||
| Dopuszczalne narażenia mechaniczne | wibracje: maks. 1 g, maks. 10 Hz udary: maks. 1 g, maks. 2 ms | |||
| Zużycie atramentu | ok. 2 000 000 znaków (matryca 7×5, ciśnienie 0,35 bar) z 1 litra atramentu | |||
| Zasilanie sieciowe | 100 ÷ 240 VAC, 50/60 Hz | |||
| Napięcie zasilania i maksymalny pobór prądu | 24 VDC 0,58 A | 24 VDC 0,91 A | ||
| Pojemność butelki z atramentem | 1 litr | |||
| Typy atramentów | na bazie etanolu, acetonu lub MEK’u niebieski, czarny, brązowy, czerwony, żółty, biały |
